微机保护防跳与断路器防跳有什么区别，为什么两种防跳只能有一种

转载请备注（http://www.weijicekong.com/）

   目前在变电站中,在微机保护装置的操作回路和大多数断路器机构中均设计有防跳回路。虽然都具各防跳功能,但其实现原理及方式还是有不少的差别。在使用过程中，两者防跳只能存在一种，否则将会在控制开关合分闸上遇到麻烦，以下就对二者作以比较,并对其选择使用的情况加以分析。

微机保护防跳与断路器机防跳的区别：

经过上面的分析可见,两条回路的实现原理是不同的。

1、微机保护的防跳设计原理是:利用跳闸电流启动,合闸电压保持实现防跳。即防跳功能是在跳闸时才启动的,通过跳闸保持继电器来启动,如果跳闸保持继电器跳闸保持没有启动,则也不能启动防跳。跳闸保持继电器一旦启动后,通过自身的保持回路自保持。这样虽然开关跳开后跳闸保持继电器会返回,但防跳回路仍然会起作用,直到合闻接点分开,跳闸保持继电器电压才会返回。

2、断路器的防跳回路设计原则是:利用合间脉冲(电压)启动,合间回路实现防跳自保持。

在这一过程中,即使因故障,保护装置使断路器跳闻,虽然此时存在合间正电,也不可能发生再次合闸的现象。

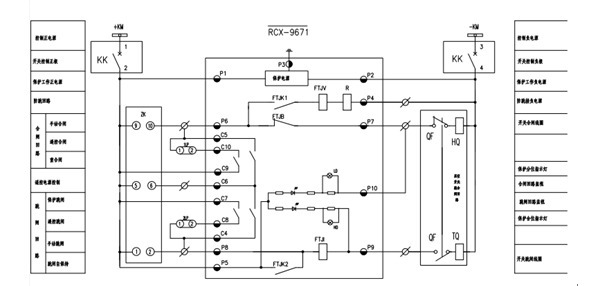

如下如所示的微机保护控制回路和断路器的控制回路。
