变电站断路器防跳是什么

转载请备注（http://www.weijicekong.com/）

   我在从事微机保护工作过程中，遇到过一个情况：

   在一个天津焦化厂进行微机保护改造，将原来的老式继电器保护更换掉，换成微机保护装置，也就是我们常说的改造项目。在装置接线完成之后，合闸送电，出现一个情况，断路器持续的合闸分闸，开关是原始的电磁式断路器，没一会儿，开关冒烟、合闸线圈烧毁。

   由此引出防跳这个概念，防跳是意思是防止开关跳跃，是指是指当断路器手动或自动合闻在有故障的线路上,继电保护装置将动作跳闸。此时,如果操作人员仍将控制开关放在合闸位置,或自动重合闻装置的触点未复归,断路器将发生再次合间因为线路上的故障未消除,继电保护装置又动作于跳闻,从而出现多次“跳合”的现象。一旦断路器发生跳跃,将造成断路器的判断能力下降或损坏,甚至引起爆炸事故。所以防止“跳跃”的作用是保护断路器。

   一般情况下微机保护装置和开关只有一个带有防跳功能，两者不能同时带，否则将会出现合闸后不能分闸，分闸后不能合闸。

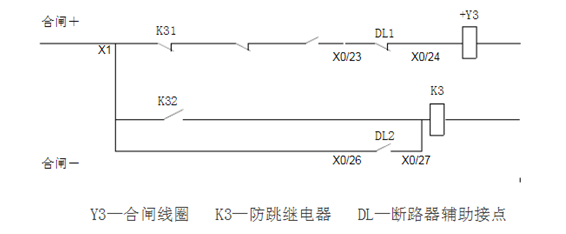

举例说明断路器防跳回路：

   由上图可知，当线圈得电合闸时，此时DL2辅助触点闭合，K3防跳继电器得电，K32闭合自保持，K31断开，保证了合闸回路处于断开状态。
