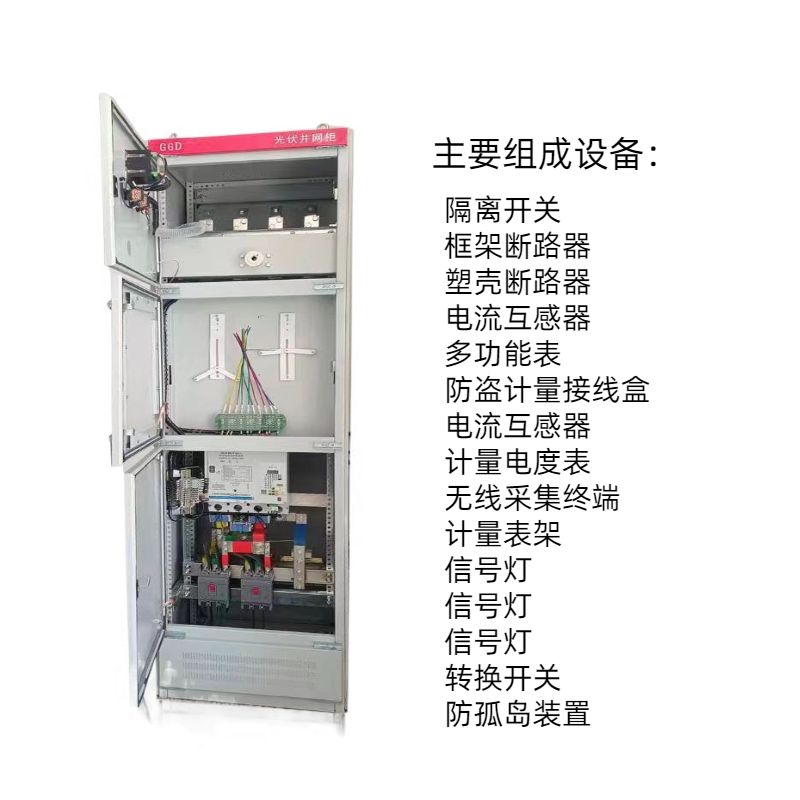

光伏并网柜设计要求
●光伏并网柜的箱体应有足够的机械强度，在运输、安装中不发生变形，且外型美观。外壳油漆喷涂均匀并具有抗暴晒、抗腐蚀、牢固的防附着力等特点。●光伏并网柜的箱体采用金属材料，具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。开关柜金属框架均具有良好的接地，至少设置2个接地端子，并标有明显的保护接地符号。
●光伏并网箱体应能够从底部引入电缆。
●光伏并网柜箱体防护等级不低于IP65。
●光伏并网柜柜体设计满足自然通风要求，散热性能良好，方便现场安装。柜顶四角配备可拆卸的起吊环。柜体采用厚度不低于2mm的冷轧钢板制作。
●光伏并网柜箱门、隔板采用静电环氧喷塑并进行橘纹处理消除眩光。
●母线的连接应采用防腐处理的螺栓、螺母、套管。母线应按国家标准（GB）的规定排列和标记。
●光伏并网柜内元件的温升应不超出所采用标准的允许温升极限。
●光伏并网柜内元件除应能满足木回路的参数要求外，还应保证在规定的额定条件下安全可靠地运行，且其安装应易于检查和维修。
●并网柜单独设置计量小室，内置双向智能电表安装支架一只，负控安装架一只，表计上下空间符合相关要求。计量室单独开门，可铅封，带透明观察窗，以便观察抄表，在合适位置预留传感器电缆孔一个（直径60mm）。
●光伏并网柜的断路器带欠压脱扣功能，电压整定70%，并预留一对一开一闭触点，设置开关状态指示，电压、电流指示。
●防雷模块具有过热、过流保护功能。防雷模块劣化后能自动永久断开。
●提供光伏并网柜内部原理图、接线示意图、安装示意图。
●光伏并网柜要求安装相应的断路器间隔，预留安装的空间（设计图纸经买方确认后进行）。
●设置母线室，单独开门（设计图纸经买方确认后进行）。
●二次设备、接线应标明原理图和安装图标号，标号应正确、完整、清晰、牢固。
●二次回路的接线端子排安装位置与一次接线对应，要充分考虑方便用户安装接线和检修。
●二次导线采用阻燃多股铜芯塑料导线。
●光伏并网柜的二次回路承受2kV工频耐压试验无破坏性放电。
●所有进出直流配电柜的控制配线及端子均需做配线标记，该标记的文字与编号应与控制原理图上的一致。所有配线标记采用阻燃材料。
●配线主回路应按国标规定的颜色和文字标注。
