逆功率保护在分布式光伏电站中的使用

转载请备注（http://www.weijicekong.com/）

逆功率保护装置也称为防逆流保护装置，在光伏电站中使用的比较多，尤其是分布式光伏电站。近些年来分布式光伏电站发展非常迅猛。有的项目国家电网许可，可以并网。但是存在不少电站只允许自发自用，余电不让并网。为此，为了达到供电部门的要求，在并网柜中添加逆功率保护装置。

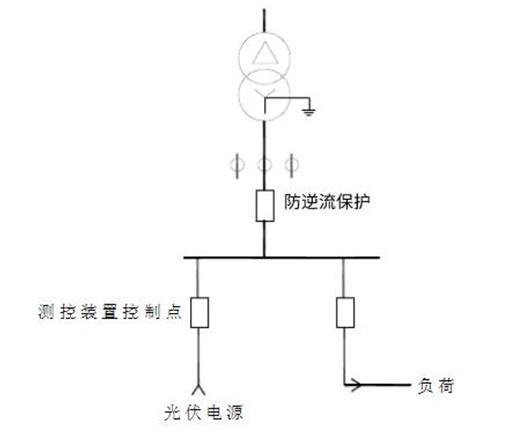

如下图所示：

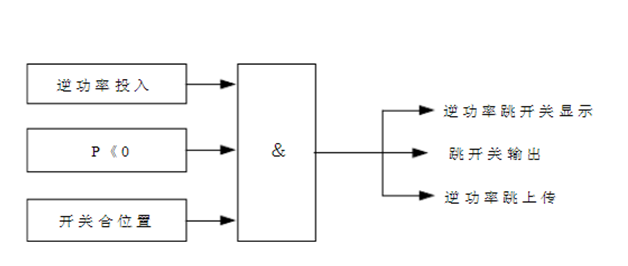

电变压器二次侧供电回路出现逆功率，则装置动作，跳开光伏电源的控制开关，切断光伏电源供电回路。（需要光伏电源的控制开关提供分合闸操作回路）

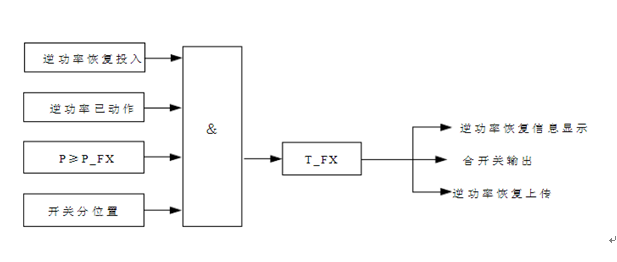

若配电变压器二次侧供电回路逆功率消失，则装置动作，合上光伏电源的控制开关，恢复光伏电源供电。（需要光伏电源的控制开关提供分合闸操作回路）

逆功率使用的意义

逆功率保护使用，使得自发自用的光伏电站顺利发电，促进了光伏产业的发展。同时避免了光伏电站的电流流入电网，无形中对维持电网的稳定起到了作用。
