电力变压器的保护简单介绍

转载请备注（http://www.weijicekong.com/）

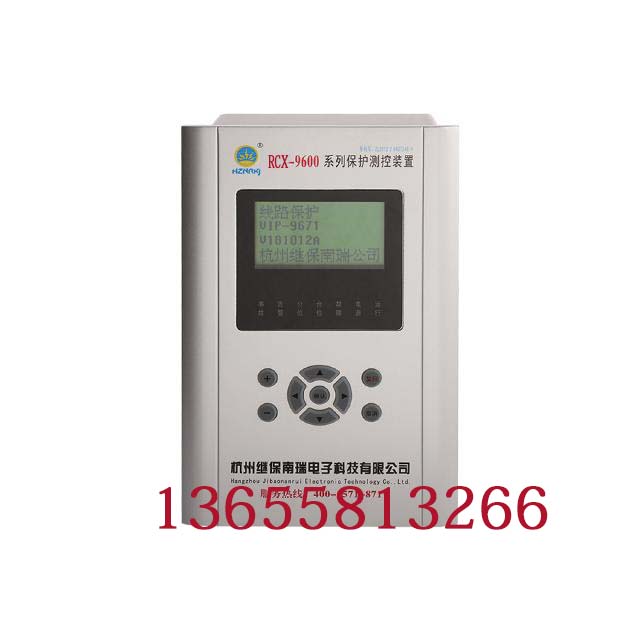

   在电力系统中，有很多电力设备组成，其中变压器不得不提的重要电气设备。它使用非常广泛，在工业，商业也都有广泛 的应用。当前对于一些主变，会使用变压器保护屏来作为其保护，对于配电变压器也会使用相应的变压器保护装置。对于一些变压器还会使用TTU设备。下面简单介绍一下电力变压器的保护情况。

1、概述

   油箱内部故障：绕组的匝间短路、相间短路、单相接地短路；

   油箱外部故障：套管和引出线上发生相间短路、单相接地短路；

   异常运行状态：过负荷、外部相间短路引起的过电流、油箱漏油引起的油面过低、外部接地短路引起的中性点过电压、油温升高。

   对高压侧6~10kV的变压器，装设带时限过电流保护；如果动作时间大于0.5~0.7S，还应装电流速断保护；对于800KVA及以上油浸式变压器和400KVA及以上车间内油浸式变压器，还应装设瓦斯保护；可能过负荷的装设过负荷保护。

   对于高压侧为35kV及以上变压器，应装设过电流保护、电流速断保护和瓦斯保护；可能过负荷的装设过负荷保护；单台10MVA及以上或者并列运行每台6.3MVA及以上，应装设纵联差动保护取代电流速断保护。对于2MVA以上变压器，当电流速断保护的灵敏度不满足要求时，也应装设纵联差动保护。

2、瓦斯保护

   又称气体继电保护，主要元件气体继电器，装在油箱与油枕之间的连通管上。为使油箱内产生的气体能够顺畅地通过气体继电器排往油枕，变压器安装应取1%~1.5%的倾斜度，联通管对油箱顶盖也有2%~4%的倾斜度。

（1）气体继电器的结构和工作原理

浮筒式和开口杯式两种，开口杯式占多，上下两个油杯，分别对应轻瓦斯（发信号）和重瓦斯（跳闸）。

（2）变压器瓦斯保护接线

3、变压器的过电流保护、电流速断保护和过负荷保护

（1）变压器的过电流保护

   按额定一次电流整定，灵敏度按变压器二次侧母线在系统最小运行方式下方式两相短路时换算到一次侧的短路电流来校验，Ks≥1.5，如果达不到要求，可采用低电压闭锁的过电流保护提高灵敏度。

（2）变压器速断保护

   按躲过二次侧母线三相短路电流来整定，换算到一次侧。有死区，配备带时限的过电流保护弥补。考虑到变压器在空载投入或忽然恢复电压时，将出现一个冲击性励磁涌流，为避免速断保护误动作，可在速断电流整定后将变压器空载试投若干次，已检验速断保护是否误动作。

（3）变压器过负荷保护

   按一次侧额定电流1.2~1.3倍整定，动作时限10~15S。

   以上为变压器保护的简单介绍，为了保证变压器的稳定运行，变压器保护是不可缺少的。一旦变压器出现故障，变压器保护装置就会及时动作，尽快的将故 障点切除。尽可能的保证设备的安全和人员的安全。
