防孤岛保护装置如何接线

转载请备注（http://www.weijicekong.com/）

   防孤岛保护装置在分布式光伏发电项目中使用比较多，就目前来讲，随着分布式光伏发电的装机容量递增，防孤岛保护装置的使用量也随着使用增大。当前，很多微机保护装置厂家都在生产。每个厂家的产品在外观尺寸安装方法上都略有区别，下面简单的举例介绍一下防孤岛保护装置如何接线。

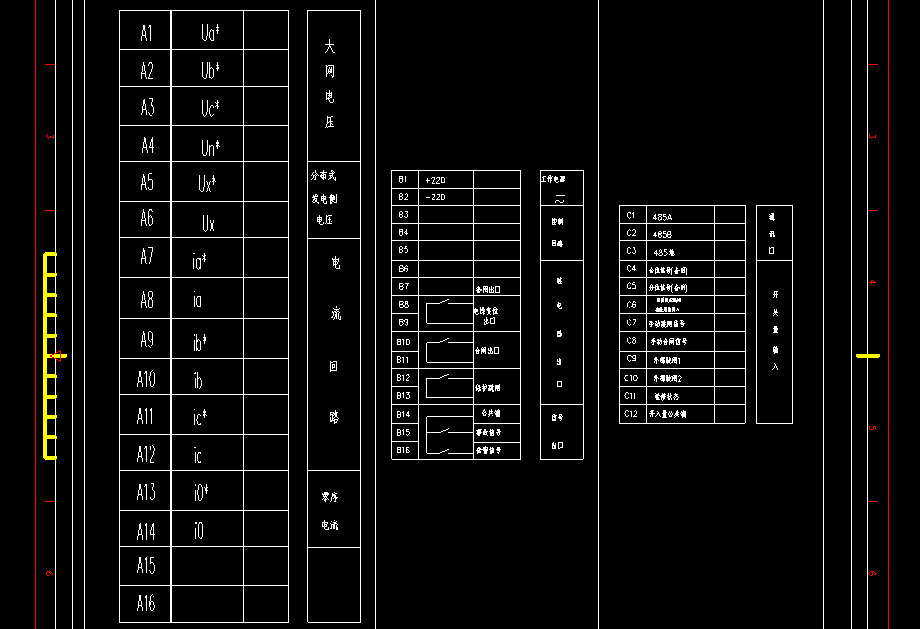

   对于防孤岛保护装置，一般需要接一些二次线：

1、模拟量，包括电压线和电流线，其中电压取自电网侧电压。包括UA、UB、UC、UN。

2、装置电源，对于大多数的防孤岛保护装置的装置电源为AC220V，这样一来，装置的电源可以直接取自电网侧的AC220V或者取自UPS电源。现场经验，使用UPS供电，装置的运行稳定性要相对好一些。

3、继电器出口，对于防孤岛保护装置，需要在动作时，跳开并网开关，为此需要防孤岛保护装置接入并网开关的合闸控制点和分闸控制点。其它的点，根据实际使用情况而定。

4、开关量，防孤岛保护装置，开关量的接入也是必要的。其中并网开关的合位信号和分位信号是必须要接的。其余的根据情况而定。开关量为无源的干接点。装置内部提供24V直流电源。
