RCX-9690L失步解列保护测控装置说明书

更新时间:2020.05.06     作者:管理员      浏览次数:274

失步解列保护测控装置

液晶显示:

UA1  UB1  UC1  UAB1  UBC1  UCA1  IA1  IB1  IC1  P1  Q1  COS1  f1

UA2  UB2  UC2  UAB2  UBC2  UCA2  IA2  IB2  IC2  P2  Q2  COS2  f2

说明:

UA1  UB1  UC1:I段母线的相电压的一次值;

UAB1  UBC1  UCA1:I段母线的线电压的一次值;

IA1  IB1  IC1:线路1的电流一次值;

P1  Q1:线路1的有功功率、无功功率的一次值;

COS1  f1:线路1的功率因素、频率。

UA2  UB2  UC2:II段母线的相电压的一次值;

UAB2  UBC2  UCA2:II段母线的线电压的一次值;

IA2  IB2  IC2:线路2的电流一次值;

P2  Q2:线路2的有功功率、无功功率的一次值;

COS2  f2:线路2的功率因素、频率。


1装置说明

1.1开入

123456789ABCDE

0000000000 0 000

上一排的对应下一排:

“1~2”:R1~R2  备用;

“3”:R3 低压投入;

“4”:R4 低频投入;

“5”:R5 过压投入;

“6”:R6 高频投入;

“7”:R7 失步解列投入;

“8~E”:R5~R14  备用;

1.2开出

123456789ABC

000000000000

上一排对应下一排的

“1”:1J(C4/C6) 配置出口1;             “2”:2J(C5/C6) 配置出口2;

“3”:3J(C7/C8) 配置出口3;             “4”:4J(C9/C10) 配置出口4;

“5”:5J(C11/C12) 配置出口5;           “6”:6J(C13/C14) 配置出口6;

“7”:7J(C15/C16) 配置出口7;           “8”:8J(C17/C18) 配置出口8;

“B”:11J(C1/C3)事故信号出口;          “C”:12J(C2/C3)告警信号出口;

做开出试验时,密码是:2000

1.3出口类型

开出类型

123456789ABC

000000000011

0=跳闸 1=信号

出厂时默认11J、12J为信号出口,其它出口均为跳闸类型出口,可以改变继电器出口类型,一般情况客户无需改变,我们出厂已经设置好。


1.4开出配置

一般情况客户无需改变,我们出厂已经设置好。出厂默认的出口见保护原理部分。


1.5采样数值(二次值)

Uab1  I段母线A、B相之间的线电压的二次值

Ubc1  I段母线B、C相之间的线电压的二次值

Uca1  I段母线C、A相之间的线电压的二次值

Ia1    线路1的 A相电流

Ib1    线路1的B相电流

Ic1    线路1的C相电流

Uab2  II段母线A、B相之间的线电压的二次值

Ubc2  II段母线B、C相之间的线电压的二次值

Uca2  II段母线C、A相之间的线电压的二次值

Ia2    线路2的A相电流

Ib2    线路2的B相电流

Ic2    线路2 的C相电流

进入采样数值界面后,可以按向左按键进行通道校准,进入到校准界面后,按左右键调到需要校准的通道,再按上下按键调节系数,校准完按确定键,输入密码1000再按确定键就可保存。

根据实际情况整定,一般出厂已整定,无需再整定。


1.6出厂设置

07:disp1设为81.91      08:disp2设为81.91 —— 出厂前已设好。


1.7装置通讯:

1).通讯接口:

1路以太网口。

1路485口。

1路B码对时口(也可作为第2路485通讯口)。

2).通讯规约:IEC60870-5-103通讯规约, MODBUS RTU规约。


2.功能菜单

保护序号

代号

备注

01

RLP1

1#低压解列

/退


02

RLP 2

1#低压解列

/退


03

RLP 3

1#低压低电流闭锁

/退


04

RLP 4

1#低压过电流闭锁

/退


05

RLP 5

1#低周解列

/退


06

RLP 6

1#低周解列

/退


07

RLP 7

1#过压解列

/退


08

RLP 8

1#过压解列

/退


09

RLP 9

1#高周解列

/退


10

RLP10

1#高周解列

/退


11

RLP11

1#失步解列I

/退

快速段,周期数=2

12

RLP12

1#失步解列II

/退

慢速段,当单侧安装时,保护本侧末端或作为下级后备保护

13

RLP13

1#PT断线

/退


14

RLP 14

2#低压解列

/退


15

RLP 15

2#低压解列

/退


16

RLP 16

2#低压低电流闭锁

/退


17

RLP 17

2#低压过电流闭锁

/退


18

RLP 18

2#低周解列

/退


19

RLP1 9

2#低周解列

/退


20

RLP20

2#过压解列

/退


21

RLP21

2#过压解列

/退


22

RLP22

2#高周解列

/退


23

RLP23

2#高周解列

/退


24

RLP24

2#失步解列I

/退


25

RLP25

2#失步解列II

/退


26

RLP26

2#PT断线

/退


序号

定值代号

定值名称

整定范围

备注

0


定值套数



1

Kv1

1#一次PT变比/10

0.01300


2

Ki1

1#一次CT变比/10

0.01300


3

Udz1

1#低压Ⅰ段定值

30V100V


4

Tuzd1

1#低压Ⅰ段延时

0100S


5

Udz2

1#低压Ⅱ段定值

30V100V


6

Tuzd2

1#低压Ⅱ段延时0

0100S


7

Idz1

1#低压闭锁电流值

0.1100A


8

Fdz1

1#低周Ⅰ段定值

3564.99Hz


9

Tfzd1

1#低周Ⅰ段延时

0100S


10

Fdz2

1#低周Ⅱ段定值

3564.99Hz


11

Tfzd2

1#低周Ⅱ段延时

0100S


12

Udz3

1#过压Ⅰ段定值

50V200V


13

Tuzd3

1#过压Ⅰ段延时

0100S


14

Udz4

1#过压Ⅱ段定值

50V200V


15

Tuzd4

1#过压Ⅱ段延时

0100S


16

Fdz3

1#高周Ⅰ段定值

3564.99Hz


17

Tfzd3

1#高周Ⅰ段延时

0100S


18

Fdz4

1#高周Ⅱ段定值

3564.99Hz


19

Tfzd4

1#高周Ⅱ段延时

0100S


20

Tcnt1

1#振荡周期次数

2~15

用于失步解列II段,通常整定为3~4.当失步后希望通过措施重新拉人同步,可视情况整定为5~10

21

Upt1

1#PT断线定值

10~90V


22

Tupt1

1#PT断线延时

0100S


23

Kv2

2#一次PT变比/10

0.01300


24

Ki2

2#一次CT变比/10

0.01300


25

Udz5

2#低压Ⅰ段定值

30V100V


26

Tuzd5

2#低压Ⅰ段延时

0100S


27

Udz6

2#低压Ⅱ段定值

30V100V


28

Tuzd6

2#低压Ⅱ段延时0

0100S


29

Idz2

2#低压闭锁电流值

0.1100A


30

Fdz5

2#低周Ⅰ段定值

3564.99Hz


31

Tfzd5

2#低周Ⅰ段延时

0100S


32

Fdz6

2#低周Ⅱ段定值

3564.99Hz


33

Tfzd7

2#低周Ⅱ段延时

0100S


34

Udz7

2#过压Ⅰ段定值

50V200V


35

Tuzd7

2#过压Ⅰ段延时

0100S


36

Udz8

2#过压Ⅱ段定值

50V200V


37

Tuzd8

2#过压Ⅱ段延时

0100S


38

Fdz7

2#高周Ⅰ段定值

3564.99Hz


39

Tfzd7

2#高周Ⅰ段延时

0100S


40

Fdz8

2#高周Ⅱ段定值

3564.99Hz


41

Tfzd8

2#高周Ⅱ段延时

0100S


42

Tcnt2

2#振荡周期次数

2~15

1#说明一致

43

Upt2

2#PT断线定值

10~90V


44

Tupt2

2#PT断线延时

0100S


3.保护动作原理

1. 低压解列(I段 II段相同)

“低流开放低压解列”和“过流开放低压解列”同时投的话,低压解列就不判电流,如果两者都不投,则低压解列不起作用。另:低压元件动作必须要经曾经有压判别。


第一种情况:

1.低压解列Ⅰ段-“投”;低流开放低压解列-“投”

2.所有线电压< 低压解列Ⅰ段定值

3.电流A/B/C三相中最大值<低压解列电流定值

4.开入量R4=1;

5.满足以上条件的持续时间≧低压解列Ⅰ段延时

低压解列不会被闭锁,保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。


第二种情况:

1.低压解列Ⅰ段-“投”;过流开放低压解列-“投”

2.所有线电压< 低压解列Ⅰ段定值

3.电流A/B/C三相中最大值≧低压解列电流定值

4.开入量R3=1;

5.满足以上条件的持续时间≧低压解列Ⅰ段延时

低压解列不会被闭锁,保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。


低压解列PT闭锁:

1.低压解列-“投”;低压解列过/低流闭锁-“投”;低压解列PT闭锁-“投”;PT断线-“投”

2.发生PT断线时闭锁低压解列


2.低周解列(I段 II段相同)

1.低周解列Ⅰ段-“投”;

2.频率< 低周解列Ⅰ段定值;

3.开入量R4=1;

4. UA≧5V;

5.满足以上条件的持续时间≧低周解列Ⅰ段延时

保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。


3.过压解列(I段 II段相同)

1.过压解列Ⅰ段-“投”;

2.Uab、Ubc、Uca中最大线电压≧母线过压解列Ⅰ段定值

3.开入量R5=1;

4.满足以上条件的时间≧母线过压解列Ⅰ段延时

保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。


4.高周解列(I段 II段相同)

1.高周解列Ⅰ段-“投”;

2.频率≧ 高周解列Ⅰ段定值

3.UA≧5V;

4.开入量R6=1;

5.满足以上条件的持续时间≧高周解列Ⅰ段延时

保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。


5.PT断线

1. PT断线-“投”;

2.一相线电压采样值 ≧ PT断线电压定值(Upt1),另一相线电压采样值 < PT断线电压定值(Upt1);

2.延时时间>PT断线定值 Tupt1;

满足以上条件,装置发生PT断线告警,并驱动告警信号继电器12J (C2/C3)(直到手动复归,继电器才返回),面板告警灯亮。

6.失步解列

本装置失步解列采用基于本地测量值的循序判别法。

由于阻抗角与功角之间存在一定的函数关系,因此我们可用阻抗角的变化间接的反应功角的变化。在失步振荡时,阻抗角是连续变化的,但在短路故障及故障切除时,阻抗角非连续变化且有突变,同步振荡虽然阻抗角也是连续变化的,但变化方法有限,因此我们通过阻抗角的变化轨迹,是可以对短路、同步振荡以及失步进行辨别的。

装置通过测量安装处的电流电压等电参数计算阻抗角,通过阻抗角的变化轨迹,计算出振荡周期,通过振荡周期的次数,实现解列动作。

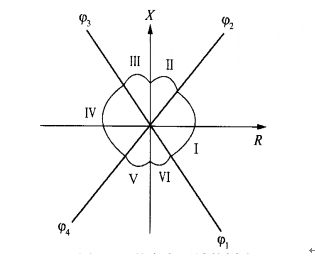

装置将阻抗平面的4个象限分为6个区,如下图所示。其中φ1~φ2为I区,φ2~90°为II区,90°~φ3为III区,φ3~φ4为IV区,φ4~270°为V区,270°~φ1为VI区。

失步解列保护测控装置

                              阻抗平面分区

在本装置中:

φ1=-70°,φ2=70°,φ3=110°,φ4=-110°

且规定电流的正方向为从母线流向线路,则有:

1.当振荡中心落在安装处的正方向,切测量点为送端时,阻抗角的变化区域为:I->II->III->IV;

2.当振荡中心落在安装处的正方向,切测量点为受端时,阻抗角的变化区域为:IV->III->II->I;

3.当振荡中心落在安装处的反方向,切测量点为送端时,阻抗角的变化区域为:IV->V->VI->I;

4.当振荡中心落在安装处的反方向,切测量点为受端时,阻抗角的变化区域为:I->IV->V->IV;

5.当振荡中心落在安装处时,阻抗角变化区域为IV->I,或者I->IV.


1.启动元件

启动判据使用有功功率突变量,装置采用当前有功功率值与200ms前的记忆功率值进行比较,当突变值大小超过2W时,失步解列开始启动。每次启动后,都会进行5秒钟的周期次数记录,当时间结束后,保护将停止计数。当振荡持续发生时,振荡周期的记次也将持续进行。由于保护的启动采用功率突变量作为启动元件,因此在正常UAB=100V的情况下,二次侧的测量电流应该在1.5A以上。

2.周期次数记次元件

保护启动后,装置持续监测阻抗角的运动轨迹,当连续在6个区中变化时,记录周期次数。出现下列4中时,振荡周期次数将加1:

1. I->II->III->IV;

2. IV->III->II->I;

3.IV->V->VI->I;

4. I->IV->V->IV;

启动后,装置不仅监测振荡周期次数,同时也会进行阻抗角变化的监测,当相位在一定时段内未改变,则保护启动元件也将复归。


保护判据

1.失步解列->投

2.开入量R7=1;

3.失步解列周期(Tcnt1)次数大于设定值。

满足条件后,保护立即出口3J~8J,同时驱动事故信号继电器11J(C1/C3)。面板事故灯亮。保护动作在150ms之后返回。

注1:其中失步解列I段不进行次数整定,相位角需要在6个区中一次循环一周,即需要从I->II->III->IV->V->VI->I,或者从I->VI->V->IV->III->II->I逐级动作后,失步解列I段动作。I段主要用于快速解列段,II段用于慢速解列段,振荡周期次数根据实际情况整定。

注2:判据未对电流作要求,但实际上启动元件中的功率突变值和电流有关,通常情况下,二次侧的电流应该大于1.5mA,否则在相位变化比较小的情况下,保护可能不会启动。





4.装置功能图纸

交流回路

控制回路

通讯回路

端子

定义

说明

端子

定义

说明

端子

说明

端子

说明

Z1

Ua1*

I

电压

F1

Ub1*

I

电压

P1

工作正电源

T1

485A

Z2

Uc1*

F2

Un1

P2

工作负电源

T2

485B

Z3

Ua2*

II

电压

F3

Ub2*

II

电压

P3

装置接地

T3

IRIG-B+

Z4

Uc2*

F4

Un2

P4


T4

IRIG-B-

Z5



F5



P5


T5

备用

Z6

Ia1*

线路1电流

F6

Ia1

线路1电流

P6


T6

备用

Z7

Ib1*

F7

Ib1

P7


T7

装置失电

(常闭点输出)

Z8

Ic1*

F8

Ic1

P8


T8

Z9

Ia2*

线路2电流

F9

Ia2

线路2 电流

P9



Z10

Ib2*

F10

Ib2

P10


Z11

Ic2*

F11

Ic2

继电器出口

开入量采集

Z12



F12



装置接线说明

端子

说明

端子

说明


C1

事故信号端

R1

备用开入量

C2

告警信号端

R2

备用开入量

C3

信号公共端

R3

低压解列投入

C4

备用

R4

低周解列投入

C5

备用

R5

过压解列投入

C6

备用

R6

高周解列投入

C7

保护跳闸

继电器出口1

R7

失步解列投入

C8

R8

备用开入量

C9

保护跳闸

继电器出口2

R9

备用开入量

C10

R10

备用开入量

C11

保护跳闸

继电器出口3

R11

备用开入量

C12

R12

备用开入量

C13

保护跳闸

继电器出口4

R13

备用开入量

C14

R14

备用开入量

C15

保护跳闸

继电器出口5

R15

开入内供正电

C16

R16

开入量公共端

C17

保护跳闸

继电器出口6



C18
