RCX-9673C 电动机保护测控装置说明书

更新时间:2020.04.30     作者:管理员      浏览次数:232

电动机保护测控装置

液晶显示:

UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  P  Q  COSΦ  f

ia1  ib1  ic1  ia2  ib2  ic2  i0  Ida  Idb  Idc  Iza  Izb  Izc  u2  i1  i2

说明:

UA、UB、UC:三相相电压的一次值;

UAB、UBC、UCA:三相线电压的一次值;

IA、IB、IC:三相测量电流的一次值;

P:三相总有功的一次值;

Q:三相总无功的一次值

COSΦ:功率因数;

f:频率;

ia1、ib1、ic1:三相机端电流的二次值;

ia2、ib2、ic2:三相机尾电流的二次值;

i0:零序电流的二次值;

Ida  Idb  Idc:三相差动电流的二次值;

Iza  Izb  Izc:三相制动电流的二次值;

u2:负序电压二次值;

i1、i2:正序电流、负序电流。

说明:过流保护,过热保护计算,正负序电流计算均采用机端电流。


1.装置说明

1.1保护功能:

1)差动速断        (跳闸)

2)比率差动        (跳闸,CT断线闭锁)

3)差流越限告警    (告警)

4)CT断线         (告警)

5)速断            (跳闸)

6)限时速断        (跳闸)

7)过电流          (跳闸,低压闭锁)

8)过流反时限      (跳闸,一般/非常/极端可选)

9)过负荷          (告警/跳闸可选)

10)堵转保护        (跳闸)

11)负序I段        (跳闸)

12)负序II段        (告警/跳闸可选)

13)负序II段反时限  (跳闸,一般/非常/极端可选)

14)零序过流        (告警/跳闸可选)

15)过热保护报警    (告警)

16)过热保护跳闸    (跳闸)

17)频率过高        (跳闸)

18)低频减载        (跳闸)

19)过电压          (跳闸)

20)低电压          (告警/跳闸可选)

21)母线绝缘监测    (告警/跳闸可选)

22)PT断线         (告警,发生断线时,低压闭锁电流保护无效)

23)PT失压         (告警,发生失压时,低压闭锁电流保护无效)

24)系统失电        (告警/跳闸可选)

25)控制回路断线    (告警)

26)非电量保护      (温度升高-告警;温度过高-跳闸;)

27)电气事故        (告警/跳闸可选)

1.2 开入

123456789ABCDE

0000000000 0 000

上一排的对应下一排:

“1”:R1开关合位信号;          “2”:R2 开关分位信号;

“3”:R3 温度过高;             “4”:R4温度升高;

“5”:R5电气事故;              “6”:R6备用;

“7”:R7手动合闸信号;          “8”:R8遥控允许信号;

“9”:R9手动分闸信号;    “A”~“E”:R10~R14备用;

1.3开出

123456789ABC

000000000000

上一排对应下一排的

“1”:1J(C4/C6) 配置出口1;             “2”:2J(C5/C6) 配置出口2;

“3”:3J(C7/C8) 配置出口3;             “4”:4J(C9/C10) 配置出口4;

“5”:5J(C11/C12) 配置出口5;           “6”:6J(C13/C14) 配置出口6;

“7”:7J(C15/C16) 配置出口7;           “8”:8J(C17/C18) 配置出口8;

“9”:9J配置出口9;                  “A”:10J配置出口10;

“B”:11J(C1/C3) 配置出口11;           “C”:12J(C2/C3) 配置出口12;

说明:做开出试验时,密码是:2000

1.4出口类型

开出类型

123456789ABC

000000000011

0=跳闸 1=信号

出厂时默认11J、12J为信号出口,其它出口均为跳闸类型出口,可以改变继电器出口类型,一般情况客户无需改变,我们出厂已经设置好。

1.5开出配置

一般情况客户无需改变,我们出厂已经设置好。出厂默认的出口见保护原理部分。

1.6采样数值(都是二次值)

Uab 、Ubc、Uca 均为线电压;

ia1  A相机端保护电流的二次值、

ib1  B相机端保护电流的二次值

ic1  C相机端保护电流的二次值

ia2  A相机尾保护电流的二次值

ib2  B相机尾保护电流的二次值

ic2  C相机尾保护电流的二次值

i0   零序电流

Ia  A相测量电流

Ib  B相测量电流

Ic  C相测量电流

相位以机端保护A相电流ia1为基准。

说明:进入采样数值界面后,可以按向左按键进行通道校准,进入到校准界面后,按左右键调到需要校准的通道,再按上下按键调节系数,校准完按确定键,输入密码1000再按确定键就可保存。

1.7 测量监视

1.测量一次值 : UA  UB  UC  IA  IB  IC  ΣP  ΣQ  COSΦ  f

2.测量二次值 :

Ua  Ub  Uc  Ia  Ib  Ic   Pa  Pb  Pc  Qa  Qb  Qc  ΣP  ΣQ  COSΦ  f

1.8出厂设置

如果PT为Y接法,则

05: Line:1.3(3)  电流如为2相,设为1.32,如为3相,设为1.33。

07:disp1设为163.83    08:disp2设为655.35  —— 出厂前已设好,不要改。


如果PT为VV接法,则

05:Line:1.2(3)     电流如为2相,设为1.22,如为3相,设为1.23。

07:disp1设为163.44   08:disp2设为573.43  —— 出厂前已设好,不要改。


出厂设置中07.

Disp1“滚动显示项目选择”的值,即液晶上显示项目,设置如下:

序号

显示项目

设置值

序号

显示项目

设置值

1

UA

0.01

9

IC

2.56

2

UB

0.02

10

P

5.12

3

UC

0.04

11

Q

10.24

4

UAB

0.08

12

COSΦ

20.48

5

UBC

0.16

13

f

40.96

6

UCA

0.32

14

Heat

81.92

7

IA

0.64

15

-

163.84

8

IB

1.28

16

-

327.68

序号

显示项目

设置值

序号

显示项目

设置值

1

ia1

0.01

9

Idb

2.56

2

ib1

0.02

10

Idc

5.12

3

ic1

0.04

11

Iza

10.24

4

ia2

0.08

12

Izb

20.48

5

ib2

0.16

13

Izc

40.96

6

ic2

0.32

14

u2

81.92

7

i0

0.64

15

i1

163.84

8

Ida

1.28

16

i2

327.68

1.9装置通讯:

1).通讯接口:

1路以太网口。

1路485口。

1路B码对时口(也可作为第2路485通讯口)。

2).通讯规约:IEC60870-5-103通讯规约, MODBUS RTU规约。


2.功能菜单

保护序号

代号

保 护 名 称

整定方式

备注

01

RLP01

差动速断

投/退

电机启动后投入

02

RLP02

比率差动

投/退

电机启动后投入

03

RLP03

差流越限告警

投/退


04

RLP04

CT断线

投/退


05

RLP05

CT断线闭锁差动

投/退


06

RLP06

速断

投/退


07

RLP07

限时速断

投/退

电机启动后投入

08

RLP08

过电流

投/退

电机启动后投入

09

RLP09

低压闭锁过电流

投/退


10

RLP10

过流反时限

一般/非常/极端/退出

电机启动后投入

11

RLP11

过负荷

告警/跳闸/退出

电机启动后投入

12

RLP12

堵转保护

投/退

电机启动后投入

13

RLP13

负序I段

投/退


14

RLP14

负序II段

告警/跳闸/退出


15

RLP15

负序II段反时限

一般/非常/极端/退出


16

RLP16

零序过流

告警/跳闸/退出


17

RLP17

过热保护报警

投/退

详见下面备注

18

RLP18

过热保护跳闸

投/退


19

RLP19

频率过高

投/退


20

RLP20

低频减载

投/退


21

RLP21

过电压

投/退


22

RLP22

低电压

告警/跳闸/退出


23

RLP23

PT断线

投/退


24

RLP24

PT失压

投/退


25

RLP25

温度升高

投/退


26

RLP26

温度过高

投/退


27

RLP27

电气事故

告警/跳闸/退出


28

RLP28

系统失电

告警/跳闸/退出


29

RLP29

控制回路断线

投/退


定值序号

代号

定  值  名  称

整定菜单

整定值说明

备注

00


保护定值套数

1~3



01

Kv1

一次PT变比/10

0.01~300.00

PT变比值/10


02

Ki1

一次CT变比/10

0.01~300.00

CT变比值/10


03

Icddz

差动速断定值

1-50



04

Icdqd

差动电流启动定值

0.1-5

启动电流门槛值


05

Igd

拐点定值

0.1-5

可整为:0.8~1*Ie


06

Kb1

比率差动制动系数

0.1-0.5

一般设定为:0.5


07

Ictdx

CT断线定值

0-30



08

Tctdx

CT断线延时

0-100s



09

Tqd

电动机启动时间

0~300s



10

Ie

电动机额定电流

0.1~10A



11

Idz0

速断定值

0.1~100A



12

Idz1

限时速断定值

0.1~100A



13

Tzd1

限时速断延时

0~100s



14

Idz2

过电流定值

0.1~100A



15

Tzd2

过电流延时

0~100s



16

Ubsqd

低压闭锁过流定值

0~100V



17

Idz3

过负荷定值

0.1~100A



18

Tzd3

过负荷延时

0~100s



19

Idz4

堵转电流定值

0.1~100A



20

Tzd4

堵转延时

0~100s



21

I2zd1

负序过流I段定值

0.1~100A



22

T2zd1

负序过流I段延时

0~100s



23

I2zd2

负序过流II段定值

0.1~100A



24

T2zd2

负序过流II段延时

0~100s



25

I0dz1

零序过流

0.01~100A



26

T0dz1

零序过流延时

0~100s



27

K2

负序电流发热系数

2~10



28

Heat

发热时间常数

0~100


29

Cool

散热时间常数

0~100

1-5倍HEAT,


30

GRBJ

过热报警水平

0.30~1.00

%


31

Fdz1

频率过高定值

35~65Hz



32

Tfzd1

频率过高延时

0~100s



33

Fdz2

低频减载定值

35.0~65Hz



34

Tfzd2

低频减载延时

0~100s



35

Udz1

过电压定值

50~200V



36

Tuzd1

过电压延时

0~100s



37

Udz2

低电压定值

30~100V



38

Tuzd2

低电压延时

0~100s



39

Upt1

PT断线定值

10~90V



40

Tupt1

PT断线延时

0~100s



41

Upt2

PT失压定值

1~30V



42

TUpt2

PT失压延时

0~100s



43

Tkzdx

控制回路断线延时

0~100s



3.保护功能

说明:速断、限时速断、过电流、低压闭锁过流、过流反时限、过负荷、零序过流、低频减载、过电压、低电压、母线绝缘监测、PT断线、PT失压、控制回路断线、系统失电,这些保护功能和线路保护的原理一样,请参考线路保护原理部分。

堵转保护、负序I段、负序II段、负序II段反时限、过热保护报警、过热保护跳闸、频率过高、温度升高、温度过高,这些保护功能和9673的保护原理一样,请参考9673。

电动机保护装置

差动速断

1).RLP01  差动速断-“投”;

2).差动电流Ida、Idb、Idc任何一相≧ 差动速断定值(Icddz);

3).电动机启动完成。

满足以上条件,保护立即出口C7/8、C9/10、C11/12,同时驱动事故信号继电器C1/C3(直到手动复归,继电器才返回),面板事故灯亮。

说明:差动速断返回值为差动速断定值的9/10。

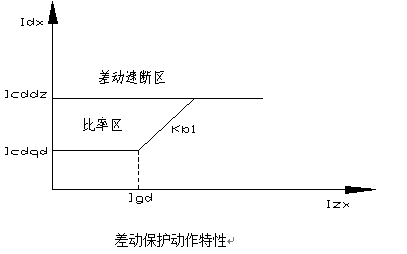

比率差动

1).RLP02  比率差动-“投”;

2).动作判据为:当制动电流Izx小于拐点电流Igd时, Idx>Icdqd

当制动电流Izx大于或等于拐点电流Igd时

Idx-Icdqd>(Izx-Igd)*Kb1

其中:  Idx=︱ix1+ix2︱;Izx=︱ix1-ix2︱/2    x=a,b,c     ——矢量计算

即:Ida=|ia1+ia2|, Idb=|ib1+ib2|,Idc=|ic1+ic2|       ——矢量计算

Iza=|ia1-ia2|/2, Izb=|ib1-ib2|/2,Izc=|ic1-ic2|/2  ——矢量计算

Kb1为比率制动系数;

Idx是A相或B相或C相的差动电流;

Izx是A相或B相或C相的制动电流;

4). 如果投入了RLP05 CT断线闭锁比率差动,则需瞬时CT断线未闭锁。

瞬时CT断线判断条件:

下列3种情况下,满足其中一个条件,则不进行瞬时CT断线判断

(1).启动前最大相电流小于0.2Ie

(2).启动后最大相大于1.2Ie

(3).启动后任一侧电流比启动前增加

同时满足下列两个条件,判断为瞬时断线

(1).一相或两相电流小于0.3A

(2).其他两相或一相电流与启动前一致。

5).电动机启动完成。

6).差动速断未动作。

如果满足以上条件,保护立即出口C7/C8、C9/10、C11/12,同时驱动事故信号继电器C1/C3(直到手动复归,继电器才返回),面板事故灯亮。

比率差动返回条件:差动电流≦差动电流启动定值的9/10

差流越限告警

1.RLP03  差流越限告警-“投”;

2.差动电流Idx > Icdqd/2  (x=a,b,c)

3. 差动速断,比率差动未动作

4. 延时时间大于10S

满足以上条件,装置发出差流越限告警 并驱动告警信号继电器C2/C3(直到手动复归,继电器才返回),面板告警灯亮。


CT断线

1.RLP04  CT断线-“投”;

2.机端电流和机尾电流中的最大电流大于CT断线定值Ict1,同时最小电流小于CT断线定值Ictdx。

延时Tctdx时间后保护即驱动告警信号继电器C2/C3(直到手动复归,继电器才返回),面板告警灯亮。


CT断线闭锁差动

1.RLP05  CT断线闭锁差动-“投”;

2.同时投“比率差动”。

当发生瞬时CT断线时,比率差动保护被闭锁。


电机启动、停机判断

1.电动机启动条件

当三相保护电流(机端电流)中有一相电流大于额定电流值的0.2倍时,装置开始启动计时,并在装置上显示“电机启动。。。”。当计时时间大于电机启动时间后,置位启动完成标志,液晶右上角显示“M”图标,并开放差动速断、比例差动、限时速断,过电流,过流反时限 过负荷、堵转 保护。

2.电动机停机的判断条件为

①断路器分位即 开入量1=0,开入量2=1.

②三相电流(机端电流)均小于100mA

满足以上条件,装置判断电机状态为停机,液晶上显示的“M”图标消失


电气事故

1.RLP27  电气事故-“告警/跳闸”;

2. R5为1;

满足以上条件,若投“跳闸”保护立即出口C7/C8、C9/C10、C11/C12,同时驱动事故信号继电器C1/C3(直到手动复归,继电器才返回),面板事故灯亮;若投“告警”保护即驱动告警信号继电器C2/C3(直到手动复归,继电器才返回),面板告警灯亮。


热复归:当开入量R6=1时,液晶上显示的热积累值会清零,此开入量仅用于调试场合。


4.装置功能图纸

交流回路

控制回路

通讯回路

端子

定义

说明

端子

定义

说明

端子

说明

端子

说明

Z1

Ua*

母线

电压

F1

Ub*

母线

电压

P1

工作正电源

T1

485A

Z2

Uc*

F2

Un

P2

工作负电源

T2

485B

Z3

Ia*

测量电流

输入

F3

Ia

测量电流输出

P3

装置接地

T3

IRIG-B+

Z4

Ib*

F4

Ib

P4

控制负电源

T4

IRIG-B-

Z5

Ic*

F5

Ic

P5

控制正电源

T5

备用

Z6

ia1*

机端

电流

输入

F6

ia1

机端

电流

输出

P6

合闸回路

T6

备用

Z7

ib1*

F7

ib1

P7

合闸线圈HQ

T7

装置失电(常闭点输出)

Z8

ic1*

F8

ic1

P8

跳闸回路

T8

Z9

io*

零序

F9

io

电流

P9

跳闸线圈TQ


Z10

ia2*

机尾

电流

输入

F10

ia2

机尾

电流

输出

P10

TWJ至HQ

Z11

ib2*

F11

ib2

继电器出口

开入量采集

Z12

ic2*

F12

ic2

装置接线说明

端子

说明

端子

说明

1.以上接线为标准的接线方式;

2.若电压采用V-V接线,则Ua*接Z1、Ub*接F1、Uc*接Z2即可。

3.若电流为二只互感器,则B相电流位置不接线,即Z4/F4、Z7/F7与Z11/F11空着即可。

4.若没有零序电流互感器,则i0位置不接线,即Z9/F9空着即可。

5.若保护装置使用交流供电,则P1/P5接火线,P2/P4接零线。

6.备用继电器出口都没有定义,特殊要求看厂家提供的图纸上定义。

7.开入量R1/R2/R3/R4/R5已经定义,R14之前其它为一般开入量,没有特殊定义。



C1

事故信号端

R1

合位信号备用

C2

告警信号端

R2

分位信号备用

C3

信号公共端

R3

温度过高跳闸

C4

遥控跳闸端

R4

温度升高告警

C5

遥控合闸端

R5

电气事故

C6

遥控公共端

R6

热复归

C7

保护跳闸

出口1

R7

手动合闸信号

C8

R8

遥控允许信号

C9

保护跳闸

出口2

R9

手动跳闸信号

C10

R10

备用开入量

C11

保护跳闸

出口3

R11

备用开入量

C12

R12

备用开入量

C13

备用

继电器出口

R13

备用开入量

C14

R14

备用开入量

C15

备用

继电器出口

R15

开入内供正电

C16

R16

开入量公共端

C17

备用

继电器出口


C18
