变频电动机保护

转载请备注（http://www.weijicekong.com/）

   当前很多电机的启动方式大致分为直启、变频启动和软起。其中变频启动方式直接启动意味着电动机在全电压下启动。当电动机以全电压启动时，启动电流非常大，并且电动机本身不会因持续时间短而受到损坏，但是如此大的启动电流会在电网上造成较大的电压降，从而导致其他电气设备严重受干扰，甚至无法正常工作。

   对于一些电动机，需要现场配有电动机保护，而对于容量大于2000KW的电动机，还需在原来的电动机保护上，添加差动保护。对于一般的直启启动方式来讲，常规的保护就可以满足实际使用需求，但是对于变频启动来讲，那就在保护逻辑判断上，就复杂的多。下面参照厂家说明书，简单的介绍一下。

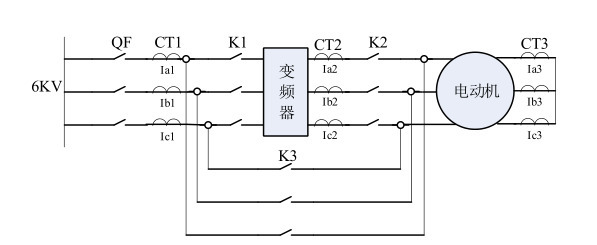

变频器的使用，对原有电动机保护带来一定的影响。即当运行于变频方式时，为了避免电动机差动保护出现误动，目前将对应的电动机差动保护装置退出运行；当运行于工频方式时，再将差动保护装置投入运行。解决变频方式下电动机差动保护具有非常重要的理论意义和现实意义。在电动机正常运行中，频率也会影响整个电动机的保护回路，常规的电动机保护是不能适应频率从5HZ到65HZ的变化。这不仅因为程序算法，还和保护装置的内部采集元件和外部的互感器有关系。为此针对于这类电动机差动保护，需要格外留意。

   使用变频启动方法和装置，可使控制逆变器系统的负载电流缓慢缓慢地上升，直到负载平稳运行时达到额定电压和额定频率，将启动时的负载电流增加限制在安全范围内。范围和保护电路功率装置保证了控制逆变器系统的稳定运行，并减少了启动过程中的能源浪费。
