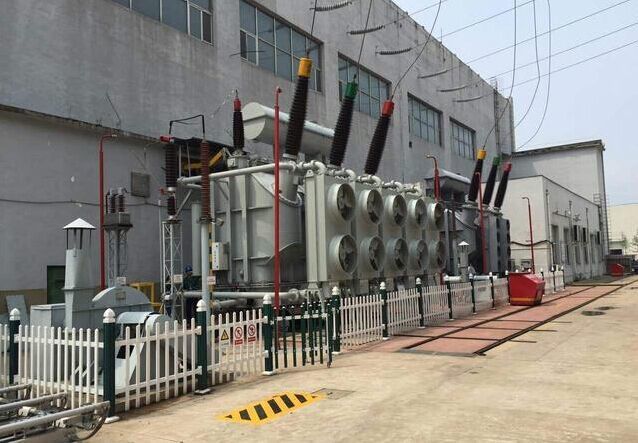

主变变压器保护屏是在变电站中,针对主变一面保护屏。把变压器保护功能等所需要的微机保护装置、仪器仪表、开关等设备组合安装在柜体中。用来实现变压器保护所需的瓦斯保护和差动保护等功能。
1、对于变压器保护功能都有哪些要求?
(1) 变压器发生故障时应将它与所有电源断开。
(2) 母线或其它与变压器相连的其它元件发生故障,而故障元件由于某种原因(保护拒动 或断路器失灵等)其本身断路器未能断开情况下,应使变压器与故障部分分开。
(3) 当变压器过负荷、油面降低、油温过高时,应发出报警信号。
2、变压器的故障状态和不正常运行状态有哪些?
(1) 绕组及其引出线的相间短路和在中性点直接接地处的单相接地短路;
(2) 绕组的匝间短路;
(3) 外部相间短路引起的过电流;
(4) 中性点直接接地电力网中,外部接地短路引起的过电流及中性点过电压;
(5) 过负荷;
(6) 过励磁;
(7) 油面降低;
(8) 变压器温度及油箱压力升高和冷却系统故障
以上介绍为对变压器保护的基本介绍。对于变压器保护,越是电压等级高、容量大,在保护上考虑的问题因素就越多,涉及到的保护功能就越多。
