微机保护的SOE信号和SOC信号指的是什么?

更新时间:2020.05.22     作者:管理员      浏览次数:706

转载请备注(http://www.weijicekong.com/)

   对于一个变电站项目来讲,通常会涉及到微机保护装置。该装置主要功能是保护、监测一次设备的作用。一般安装方式为组屏或者安装在开关柜中。根据功能 的不同和使用对象不同,可以分为很多类。通常我们见到的是线路保护变压器保护、发电机保护等。对于微机保护 的技术要求,有时候会涉及到SOE和SOC这两个个名词,对于初入继电保护行业的人来讲,显得陌生,今天简单的介绍一下。

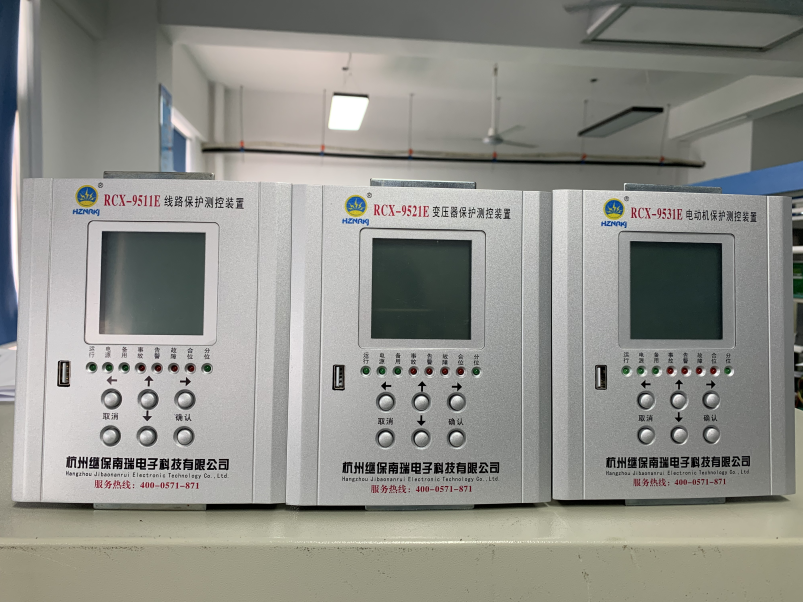

微机保护装置

   SOE信号:事件顺序记录(sequence of event)(分辨率不大于2ms),把事件(开关或保护动作)发生的时间按先后顺序逐个记录下来,这就是事件顺序记录。

   COS信号(非SOE):  遥信变位(不带时间标记)。

   SOE信号是在站端加上时标后上送的,非SOE是不加时标直接往主站送,然后到达主站后加上主站的时标。

   SOE记录即事件顺序记录,当电力设备发生遥信变位如开关变位时,电力保护设备或智能电力仪表会自动记录下变位时间、变位原因、开关跳闸时相应的遥测量值 (如相应的三相电流、有功功率等),形成SOE记录,以便于事后分析。

   电力设备发生遥信变位如开关变位时,正常情下,电力保护设备会回发两种信息,一种是SOE信息,一种是非SOE信息。非SOE信息(简单的变位信号0或1)是立即回发的,SOE信息是后发的。  发生变位后,非SOE信息立即被发送,同时电力保护设备会自动记录下变位时间、变位原因、开关跳闸时相应的遥测量值等,形成SOE记录,等空闲时保护设备会自动回发SOE记录。

   非SOE回发的变位信息,到达服务端由于存在传输延迟,时间会有些滞后。

   综上SOE和SOC在通信上主要体现,对于目前市场上的微机保护装置产品,有的产品不带此功能,而大部分是带有此功能的。在选择时,要留心技术要求。
