光伏发电-逆功率保护装置

转载请备注（http://www.weijicekong.com/）

   光伏发电是目前比较好的发电模式，通过太阳能电池板，将光能转换成电能供人们使用。随着行业的发展，光伏发电可谓是遍地都是。其中分布式光伏是一种相对装机容量小的发电系统。并网电压等级一般为10KV、400V和220V。一般安装位置为厂房屋顶、商业屋顶、农村屋顶或一些闲置的空地。在电气方面，为了保证安全运行，多数会使用防孤岛保护装置。其主要功能为高压保护、低压保护、高频保护、低频保护等。但对于一些分布式光伏电站，要求自发自用，余电不让并网。也可以说光伏电站连网但不并网。此时需要使用的是逆功率保护。

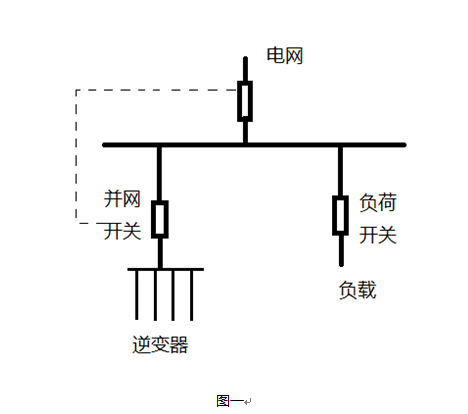

   逆功率保护装置也称为防逆流保护装置。作用为检测并网点的功率，当反方向出现功率时，即为逆功率，达到保护定值后，跳开并网开关。如图一所示，一般这类电站属于自发自用余电禁止并网。此时正常情况下光伏发的电和电网的电同时供负载运行。当光伏发电量大于负载用电时，此时电网开关会有反方向的电流入电网。为此逆功率保护装置动作。当逆功率消失时，合并网开关。目前逆功率保护有的厂家是可以做到八路出口，合四路跳四路。

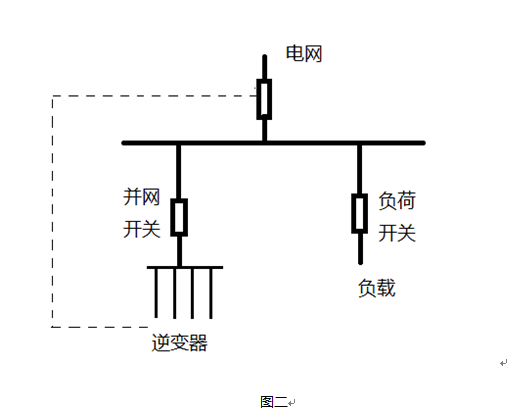

   然而对于有些电站也是要求使用逆功率保护，但是要求实时调节，即检测并网点的功率方向实时调节逆变器的有功输出功率或启停逆变器。这有点类似于集中式光伏电站中的AGC有功控制系统。一般是由类似通讯管理机的设备来完成的。通过485通讯线，给各个逆变器下达指令，理论上是可以达到实时调控，如图二所示。但实际使用过程中相对前者会有几个问题需要考虑。

1、安装调试相对比较麻烦，前者属于微机保护装置，安装在配电柜最后，设置好参数即可使用。后者需要根据实际逆变器的规约参数做通讯，逆变器厂家不同，型号不同，规约参数也不一样，需要现场人员调试。

2、成本问题。相对前者，后者的成本就相对比较高，对于一个小型的光伏发电来讲不太合适。

  逆功率保护装置在自发自用余电不让并网的系统中使用的比较多。使用微机保护装置实现电站中的逆功率保护在实际应中比较广泛。而使用通信管理机来实现此功能市场使用的比较少，而且技术也不成熟。相信不久的将来，中国的电力设备技术会越来越完善。技术水平和安全性更高。
