发电机负序过流保护

更新时间:2020.04.22     作者:管理员      浏览次数:717

转载请备注(http://www.weijicekong.com/)

电力系统发生不对称短路或者三相不对称运行时,发电机定子绕组中就有负序电流,这个电流在电动机气隙中产生反向旋转磁场,相对于转子为两倍同步转速。因此在转子部件中出现倍频电流,该电流使得转子上电流密度很大的某些部位造成转子局部灼伤。严重时可能使护环受热松脱,使发电机造成重大损坏。另外100Hz的振动。为了防止上述危害发电机的问题发生,必须设置负序电流保护。发电机负序过流保护属于发电机后备保护的一种,以下对该功能做一个简单介绍。

发电机保护装置

(1)保护内容:反映发电机负序过电流,发电机转子过热的主保护

(2)原理:根据发电机转子发热所容许的负序电流,由定时限和反时限两部分组成负序过流保护。



定时限:动作值低,延时固定。

反时限:故障量越大,延时越短。

发电机转子发热特性方程:I2*²,Xt=A

A:发电机允许过热时间常数,300MW汽发取6-15

I2*:以发电机额定电流倍数表示的负序电流标么值。

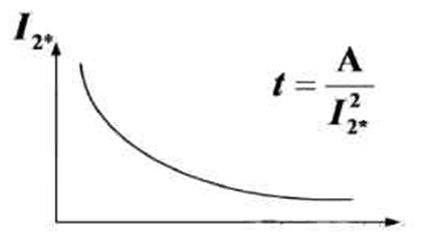

发电机(转子)承受负序电流的能力曲线,呈现反时限特性。





发电机保护装置



定时限部分

动作电流,按躲过发电机长期允许的负序电流整定,一般取:

l2op=0.1lN

反时限部分(三部分):

上限段(t2),固定短延时动作

反时限段(t2-t3),按反时限动作。

下限段,延时可整定到1000S

发电机保护装置





(3)特点:

由定时限和反时限两部分组成

反时限部分能够模拟热积累过程

(4)出口方式

定时限:延时发信号,延时5-105

反时限:全停

 文章来自电力微机保护网
