如何选择主变变压器保护装置,如何选择

更新时间:2024.05.15     作者:管理员      浏览次数:101

配置主变变压器差动保护装置需要遵循一定的步骤和原则,以下是一些基本步骤:

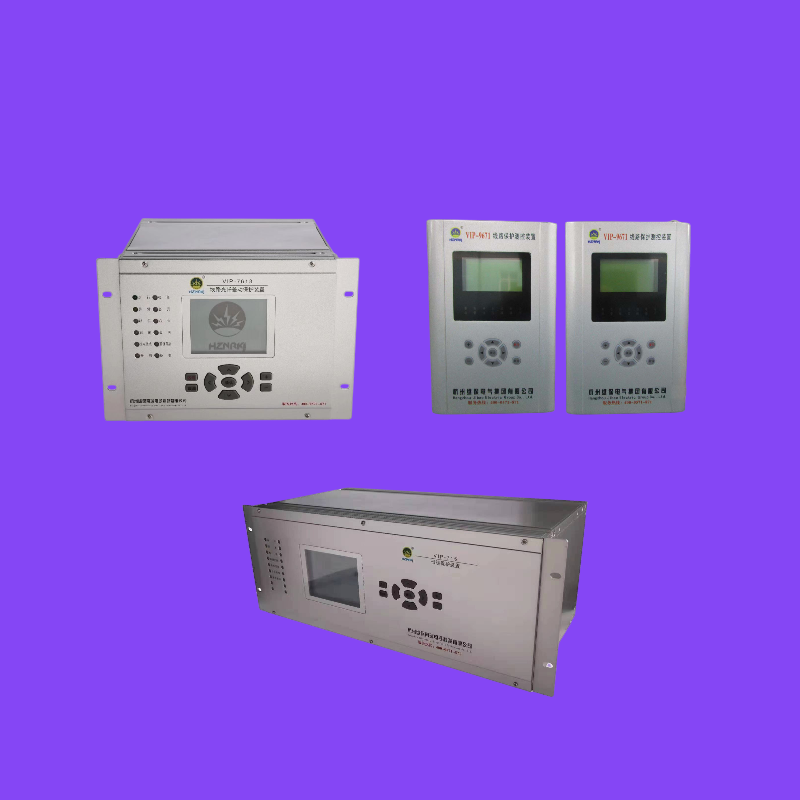

  1. 选择合适的保护装置:根据变压器的额定容量、电压等级和线路形式,选择合适的保护装置,如微机型电流互感器等。
  2. 配置保护回路:将差动保护的保护回路配置在变压器两侧,形成环路,使两侧电流形成回路,从而进行差动保护。
  3. 设定保护参数:设定保护参数,如差动电流动作值、动作时间等。这些参数应根据实际情况进行选取和优化。
  4. 配置通道
    • 导入模型文件和全站SCD文件,使用相应的软件(如继保之星-7000)按步骤导入配置文件。
    • 配置通道时,建议采用高、中、低通道1、2、3,通道映射为ABC、abc、UVW。
    • 正确设置三侧变比信息。
  5. 光纤接入
    • 根据通道接入光纤,先接保护装置侧,然后接继保仪RX光口。
    • 指示灯点亮表示接入正确,如果没有亮起可能是接反,需换另一根光纤接RX。
    • 注意不同保护装置的光纤接口可能不同,如南瑞继保RCS-978用的是方口(LC口),国电南自PST-1200用的是圆口(ST口)。
  6. 设置参数
    • 传统继保接线时,按照黄绿红ABC相的顺序,先接上高中侧(或者高低侧)电流。
    • 每相设置不同的电压电流量,方便检查采样值。
    • 加采样值时,以防保护动作产生报文不方便查看采样信息而将主保护功能退掉。

  7. 注意保护原则
    • 差动保护组必须能够检测到任何一相出口故障,包括接线、绝缘故障、故障接地等。
    • 差动保护组必须与变压器保护同时启动。
    • 差动保护组必须能够承受额定电压和频率的变化。
    • 差动保护互感器应按照变压器的额定容量和电压进行选择。
    • 差动保护组应与主电路隔离,保证可靠地检测差动电流。
    • 在配置过程中要注意信号的保真度。
  8. 进行试验
    • 设置完成后,需要进行实际试验,检测保护系统是否正常响应。
    • 如果出现问题,需再次进行优化调整。

请注意,以上步骤仅供参考,具体的配置步骤和参数设置可能因设备型号、厂家要求以及实际电网环境而有所不同。在进行配置时,建议参考设备说明书和厂家提供的指导文档,并遵循相关安全规定和操作规程。
