防逆流保护装置现场实施方案介绍

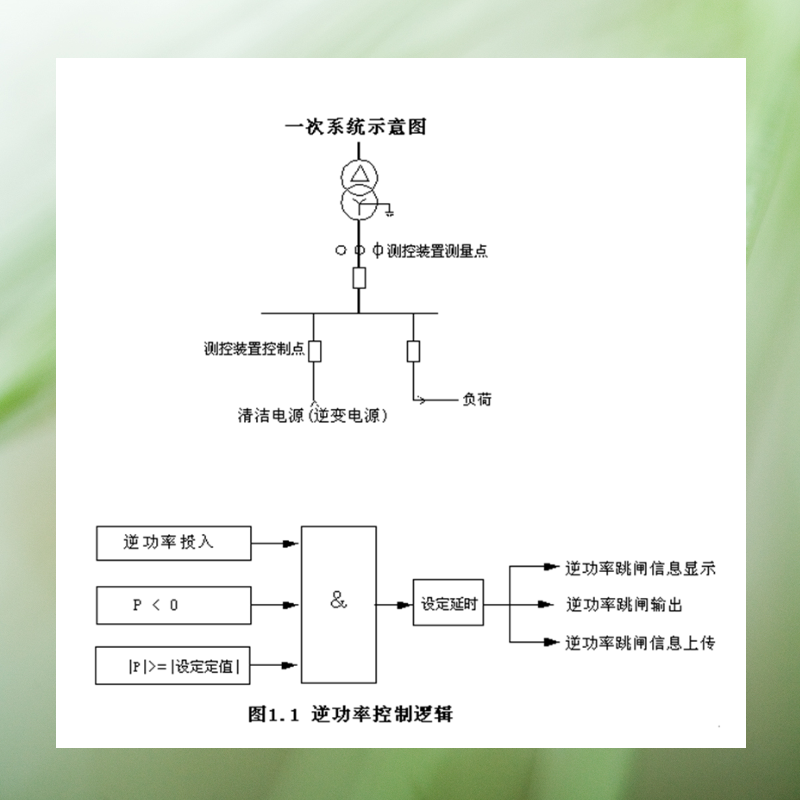

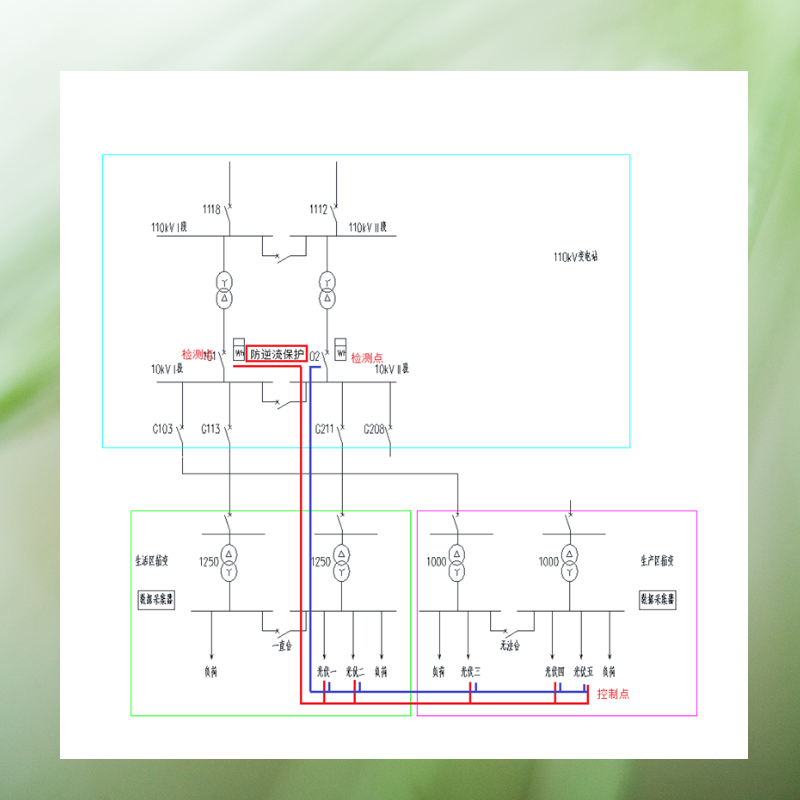

           1、防逆流保护装置安装于高压配电室内，根据要求，组屏安装。监测101和102两点电压和电流，判断功率方向，当有检测到有功率流入110KV侧，即使动作，跳闸光伏进线柜。根据实际情况，按照依次跳闸。如果逆功率恢复，可以依次合闸光伏进线开关，确保光伏发电量。

2、由于本公司产品可以控制四路光伏进线开关的合分闸，为此将光伏进线四和光伏进线五这两个并网点合二为一，同时控制合分。其余进线一，进线二和进线三分别控制合分。

3、通讯规约为RTU modbus规约,或103规约可以将数据数据上送到后台监控系统。
