1、石家庄一个分布式光伏发电项目，平时正常发电，但是在下雨天时候，并网开关柜跳闸，检查发现，有漏电情况。
2、浙江某一分布式光伏发电项目，400V并网，在一段时间内，经常出现并网柜跳闸，防孤岛保护装置也没用任何事件记录。后查问题是并网开关柜存在问题。
1、电流原因
这种故障最为常见，断路器选型太小或质量不过关。设计时，首先要计算电路的最大电流，开关的额定电流要超过电路最大电流的1.1倍到1.2倍。
判断依据：平时不跳闸，只有当天气很好，光伏系统功率较大时才跳闸。
解决方法：更换额定电流大的断路器或者质量可靠的断路器。
小型断路器有C型和D型两种，这是脱扣类型，C型与D型的区别在于短路瞬时脱扣电流的不同，过载保护是相同的。C型磁脱扣电流为（5-10）In，就是说当电流10倍额定电流时跳闸，动作时间小于等于0.1秒，适用于保护常规负载。D型磁脱扣电流为（10-20）In，就是说当电流20倍额定电流时跳闸，动作时间小于等于0.1秒，适用于保护具有很高冲击电流的设备。当开关前后有变压器之类的电气设备，断电后有一个冲击电流，应该选择D型断路器，如果线路没有变压器等感性设备，建议选择C型断路器。
2、电压原因
这种故障比较少见，断路器两相之间，有一个额定电压，一般单极为250V，如果超过这个电压就有可能跳闸。原因可能有两种：一种是断路的额定电压型选错；二是当光伏系统的功率大于负载用电功率时，逆变器提高电压往外送电。
判断依据：用万用表测量断路电压，超过了断路器的额定电压。
解决方法：更换额定电压更高的断路器，或线径更大的电缆，降低线路阻抗。
3、温度原因
这种故障也较常见，断路器标注的额定电流，是器件在温度为30度情况下能长期通过的最大电流，温度每升高10度电流减少5%。而断路器因为有触点存在，也是一个发热源。造成断路器温度过高的原因有两种：一是断路器和电缆接触不良，或断路器本身触点接触不好，内阻大，导致断路器温度升高；二是断路器安装的地方环境封闭散热不好。
判断依据：断路器动作时，用手去摸，感觉温度偏高，或看到接线端子有温度偏高，甚至有烧焦的气味。解决方法：重新接线，或更换断路器。
4、漏电原因
线路或其它电器故障，其它用电设备漏电，线路漏电，组件或直流线路绝缘层破坏。
判断依据：组件正负极和交流相线之间，组件正负极、相线和地线之间绝缘电阻低。解决方法：检测和更换有故障的设备和电线。
当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。漏电断路器发生分断跳闸时，手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。

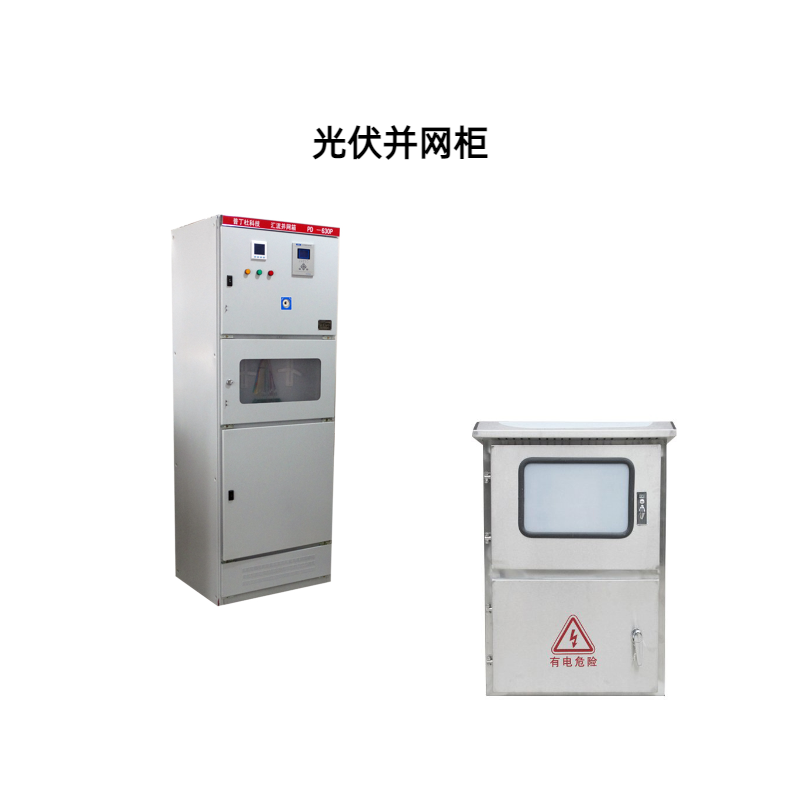

为此，在选择光伏并网柜时，需要考虑如下几点：
1、并网柜组成满足技术要求，其中包括防护等级、组成设备等等。不同的项目，组成是差别比较大的。
2、工艺上需要注意，避免后期运行中，由于制作工艺问题导致并网柜出现问题。
