电力后台监控系统由哪几部分组成

更新时间:2022.02.17     作者:管理员      浏览次数:447


    微机保护的使用取代了传统 的继电器保护,从而使得继电保护变得更加智能化。其中体现最大的就是实现了微机保护综合自动化系统。对于目前大多数的发电站、变电站和配电站,在使用微机保护装置的基础之上,都配备有电力后台监控系统。对于微机保护厂家的不同,配有的电力后台监控系统的也有所不同,不过最终实现的效果大体一样。

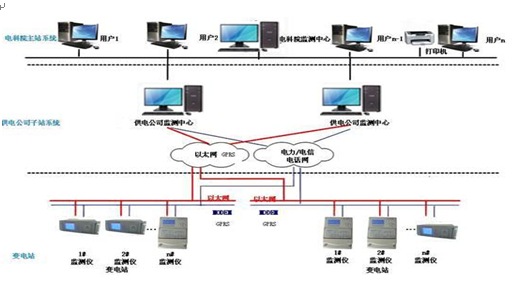

后台监控系统

对于我们常见的电力后台监控系统由哪几部分组成?下面简单的举例介绍一下

1、后台主机电脑,显示器、打印机、音响等,这些设备主要安装在后台监控台上。其中电脑通常为服务器或者工控机,具有稳定可靠运行的特点。通常系统为Windows系统、Unix系统或者Linux系统。根据厂家的不同,安装有不同的后台监控软件和相应的数据库,电站的一些数据信息都会显示在该显示器上,便于直观的监控控制电站。

2、通讯管理机的作用就是采集二次带有通讯功能的电气设备,然后将数据上传到后台监控系统中。一般采集通过485通讯线或者网线来完成。

3、远动通讯管理机,也称为远动机,它将电站中必要的数据通过调度数据网柜或者GPRS等无线传输设备将数据上传到调度中心,便于电站的集控管理。

4、带有通讯功能的电气二次设备,一般包括保护屏柜和开关柜体上的微机保护装置、直流屏、智能仪表、电度表等。

   以上介绍是举例说明,不同厂家后台监控系统,对于整体的接线也是有所不一样。要根据实际厂家的产品要求而定。对于后台监控系统,我的观点是,后台监控与微机保护厂家尽可能的保持一致,这样对于调试和后期的整体维护来讲方便很多。
