简单介绍电气二次回路

转载请备注（http://www.weijicekong.com/）

电气设备是电力系统重要组成部分。可分为一次设备和二次设备。一次设备在电力系统中承担着电能生产、运输、分配等功能。二次设备主要承担着对一次设备的监测、调节、控制和保护等功能。从而引出二次回路这个概念。二次回路是发电厂和变电站的重要组成部分，是电力系统安全可靠的重要保障。

常见的二次回路介绍：

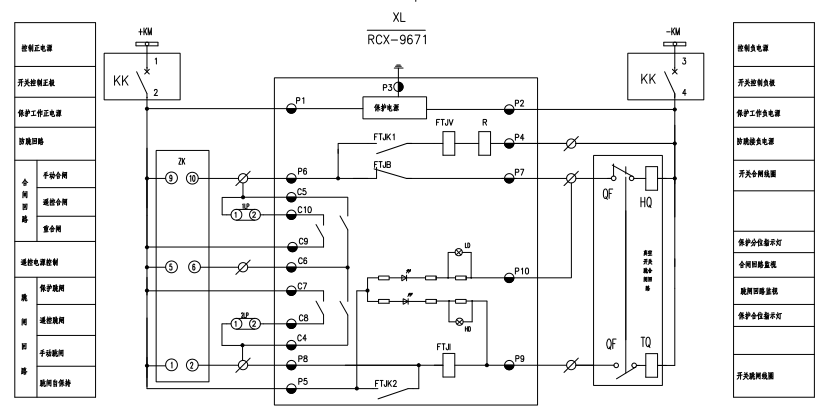

1、         控制回路：通过控制开关的合分来实现电气设备的投退。举例说明：开关柜控制断路器合分闸回路。如下图，微机保护的控制原理图：

2、         信号回路：反映设备的工作状态。举例说明：开关柜上运行指示灯，红灯运行、绿灯停止等。

3、         测量回路：指示和监测一次设备的运行参数。例如微机保护或者智能仪表将电气设备的一次电压、一次电流等数据实时显示。

4、         调节回路：适时调节一次设备的运行状态，以满足运行要求。

5、         继电保护和自动装置：在电力系统中，如果出现故障，相应的微机保护装置跳开相应的故障点。当故障消失后，自动投入设备，保证一次设备正常运行。

6、         操作电源系统：供二次回路用电。一般常见的是DC/AC220V或者DC/AC110V.
