泵站自动化及信息管理系统介绍

   泵站自动化及信息管理系统综合运用计算机技术、自动控制技术、通信信息技术等，实现对泵站的设施设备和生产过程进行实时监 测和控制，具备完善的测量、控制、保护和监视功能。

   系统采用分层、分布式结构设计，整个系统分为三层：监控层、网络层、设备层。系统通过现场总线、 工业以太网等实现网络互联，其容量大、速度快、实时性、开放性好，具备良好的可扩展性。

监控层

   泵站自动化系统中监控层由监控系统软件及计算机与网络设备组成，完成水泵机组、闸门、高/低压开关 柜、电能计量表、直流电源系统等设备的集中监控。硬件设备配置有监控计算机、交换机、打印机、UPS电 源等，软件则配置泵站计算机监控系统组态软件。

   业务应用：在构建泵站计算机监控系统和视频监视系统的基础上，可根据需要配置建设泵站信息管理系 统。利用数据采集与传输技术、计算机网络技术、数据库技术、多媒体技术等搭建泵站信息管理系统，实现 泵站远程控制、实时运行信息管理、工程信息管理、泵站优化调度、水费征收管理、办公政务管理等，提供 Web信息发布与服务，满足泵站业务应用的需求，提升泵站的管理水平。

网络层

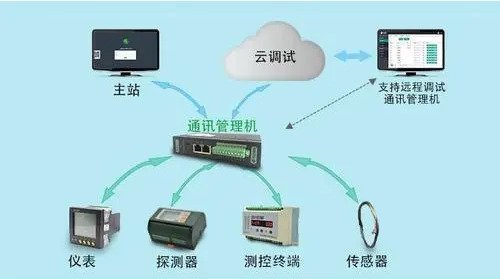

   网络层一般采用现场总线、工业以太网等方式，主要包括通讯管理机、工业以太网交换机，完成下层设 备层智能单元和上层站控层监控主机间的连接，进行数据传输，包括通信协议的转换，实现底层设备和监控 主机间的无缝连接。

设备层

   安装在控制室、配电室内、高低压开关柜或配电柜内 的现场设备，如泵组控制PLC或智能嵌入式测控装置、微 机保护测控装置、智能电力仪表、传感器等，负责采集现 场的电气参数、环境温湿度参数、电气设备温度参数等， 通过视频摄像机观察现场场景，实现可视化，并将现场设 备的信息并上传给监控主机，同时接收来自监控主机的控 制指令。设备层可采用以太网或基于标准Modbus协议的 现场总线构建。传感器等通过有线或无线的方式将采集数据传至相应的智能采集单元。有线方式，现场设备可采用4～ 20mA直流模拟量的形式，应用电缆传至相应的智能单元采集；无线方式，可应用红外线、GPRS、ZigBee等技 术传至智能单元采集。
