变电站二次图纸识图方法

转载请备注（http://www.weijicekong.com/）

   会识图的重要性：会看变电站的常用图纸资料是电力从业人员的一项基本能力，是电力员工通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。

二次识图须准备的相关知识

1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。

励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。

原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉，实际使用常干不便。

展开图：是另一种方式构成的接线图，各元件被分成若干部分。元件的线圈、触点分散在交流回路和直流回路中。在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。在图的右侧还有文字说明回路的作用。特点是条理清晰，非常方便对回路的逐一分析与检查。常见的展开图有电流、电压回路图，控制及信号回路图。

平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。

安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安装接线图。图中每个设备都有按一定顺序的编号、代号，设备的接线端子（柱）也有标号，此标号完全与产品的实际位置对应。每个接线端子还注明有连接的去向。端子排图还有回路编号（与展开图对应），端子连接的电缆去向、电缆的编号。与现场实际设备的安装情况完全对应。是安装和核对现场不可缺少的图纸。

2 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

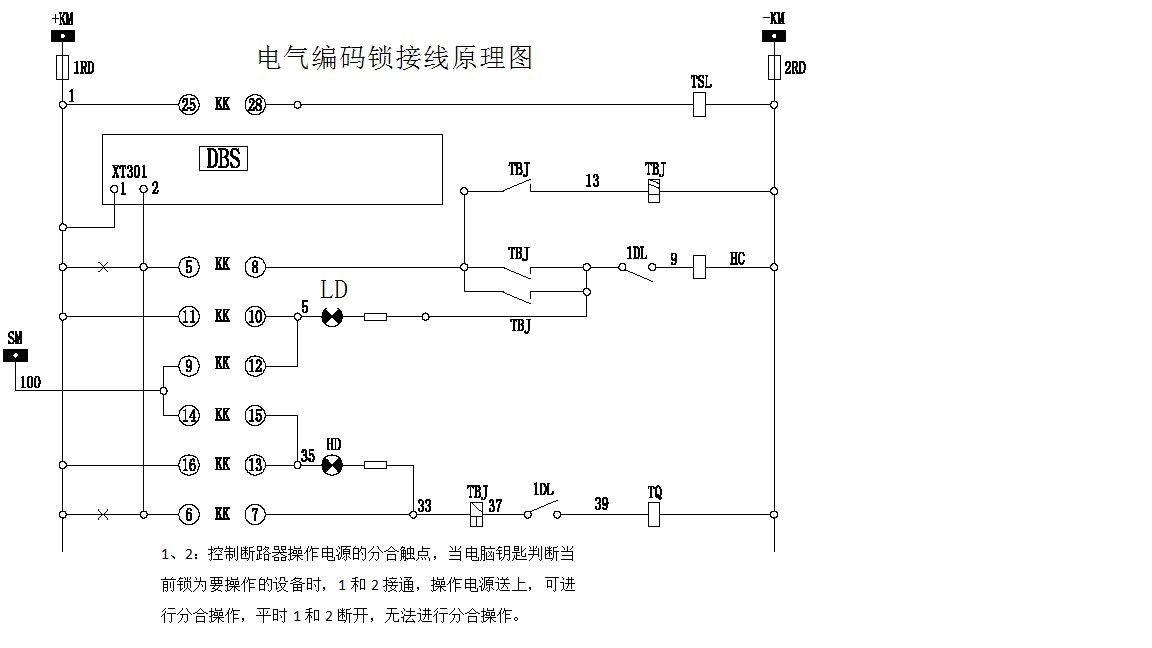

3 二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。熟记下列常用的回路标号：1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。2：控制回路电源的正极。701：信号回路电源的正极。702：信号回路电源的正极。A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。特点为标号以4开头。A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。901、902、903…..或J901、J902、J903、…..等为信号回路。7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
