光伏逆功率保护

转载请备注（http://www.weijicekong.com/）

光伏电站属于新能源产业，尤其是分布式光伏电站，近几年来发展的比较迅猛。为了保证电站的安全运行，出了常用的防孤岛保护装置，对于一些电站，需要加装逆功率保护。分布式光伏电站按照并网模式不同,分为"统购统销"、"余量上网"、"自发自用"三种并网模式。电网公司要求在自发自用并网模式中,应在用户进线侧配置逆功率保护装置,防止功率倒送引起的潮流变化对上级变电站造成影响。

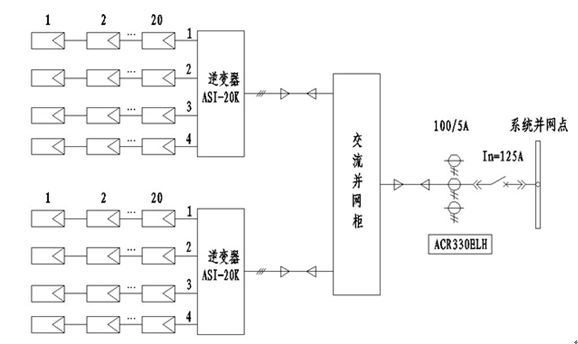

对于光伏电站来讲，主要通过太阳能电池板将太阳能转换成电能。如下所示：

然而对于自发自用电站余量不并网的分布式项目，要求加装逆功率保护。为什么要加逆功率保护装置？

项目为自发自用，余量不并网。一般连接电网开关处供电部门会安装双向电度表，会对电站的实际发电情况有监测。如果大量的余电流入电网，而电站没有入网手续，供电部门会做出相应处罚，会对电站造成影响。

逆功率保护功能原理：

为了避免逆功率发生对电站造成不利的影响，一般光伏并网点会装有逆功率保护。保护逻辑如下：

1.“逆功率”—投；

2. 二次逆功率值的绝对值≥“逆功率定值”；

3. 三相电流（Ia、Ib、Ic）中有一相电流≥0.1A；或者采到合位信号；

4. 延时时间≥“逆功率延时”；
