一、自锁
自锁电路也称起保停电路,而这里的自锁也就是起着保持的作用。自锁,也就是自己将自己“锁住”,在没有其它因素的情况下保持这个状态。
如上图所示
这里的自锁电路其实就只有2根线和一个常开触点:启动按钮SB1的上下两端本别有一根线接至了接触器KM的常开触点,这就是这个电路的自锁电路。如果这个电路没有自锁电路,那么它只能有电动启动停止的功能,而不能自行保持运行的状态了。
二、互锁

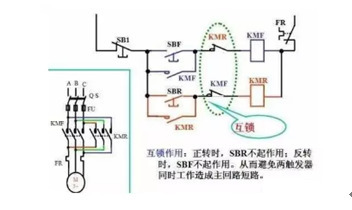

互锁,听这个名字就知道它与自锁不同,自锁是只影响自己的电路。而互锁则是至少有2个支路且相互影响的。如图所示:
这里是电动机正反转的电路图,我们知道电动机正反转的2个接触器是不能同时吸合的,同时吸合会导致短路。那么我们为了不让其同时吸合则引入了互锁电路。
我们可以看到,当接触器KMR吸合时,KMR的常闭触点打开,而这个常闭触点又串联在接触器KMF的启动回路上,当KMR的常闭触点打开时,KMF是无法得电,自然也无法吸合。反之亦然。
三、联锁

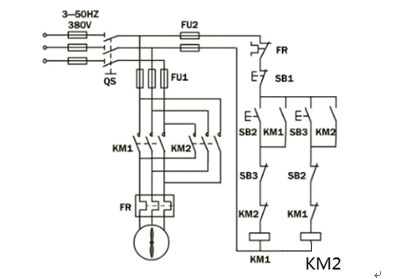

联锁其实就是互锁的升级版,具体我们如图:
上图按钮SB2、SB3使用了一对常开触点和一对常闭触点。我们按下按钮SB2时,不但启动了自己这一条回路(KM1),并且无论另一条回路是否启动(KM2),我们都使这条回路断开。在这里按钮SB2的常开触点是启动自己这一条支路的(KM1),而按钮SB2的常闭触点则是断开另一条支路(KM2)的。
