防孤岛保护装置怎么接线

更新时间：2023.06.29 作者：管理员浏览次数：184

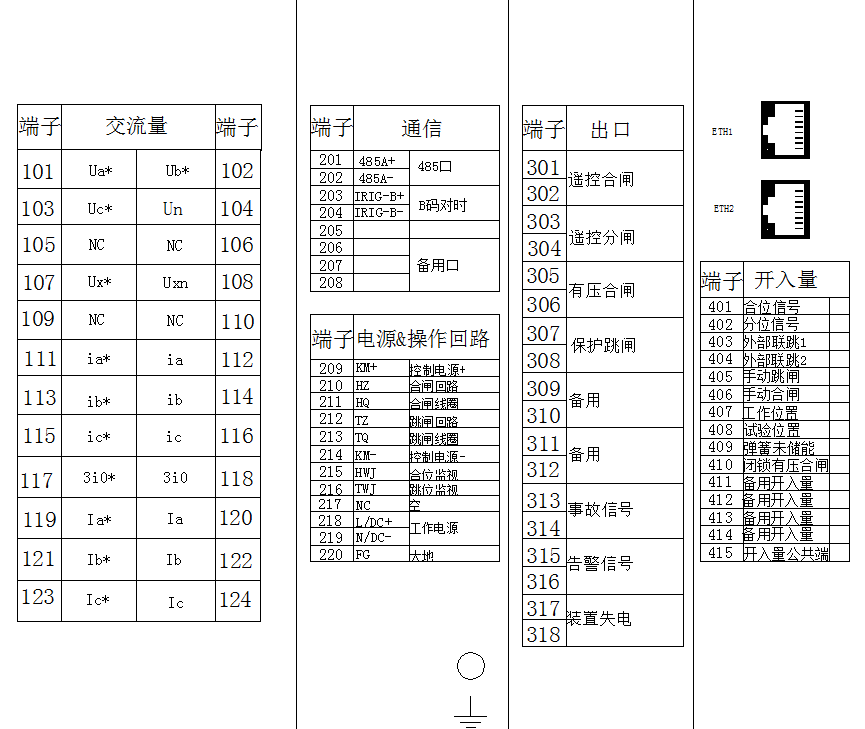

防孤岛保护装置在当下使用的还是比较多的，尤其是分布式光伏发电项目。每台并网柜都会加装一台。不同的厂家产品，接线是略有不同，下面举例说明。

总的来讲，需要接入的需要几点：

1、模拟量输入，主要包括电压和电流，两者均取自市电。
2、开关量输入，主要是并网开关的位置信号，即合位和分位信号。
3、装置电源：取自UPS/直流屏或者市电。
4、继电器出口：接开关的控制点，即合分闸点。
