变压器保护应该如何配置,方法是什么

更新时间:2023.03.20     作者:管理员      浏览次数:197

   变压器在电力系统中作为重要的一次设备,在实际应用中,会配有相应的变压器保护,不同的变压器配置的变压器保护也略有不同,下面简单的介绍一下。

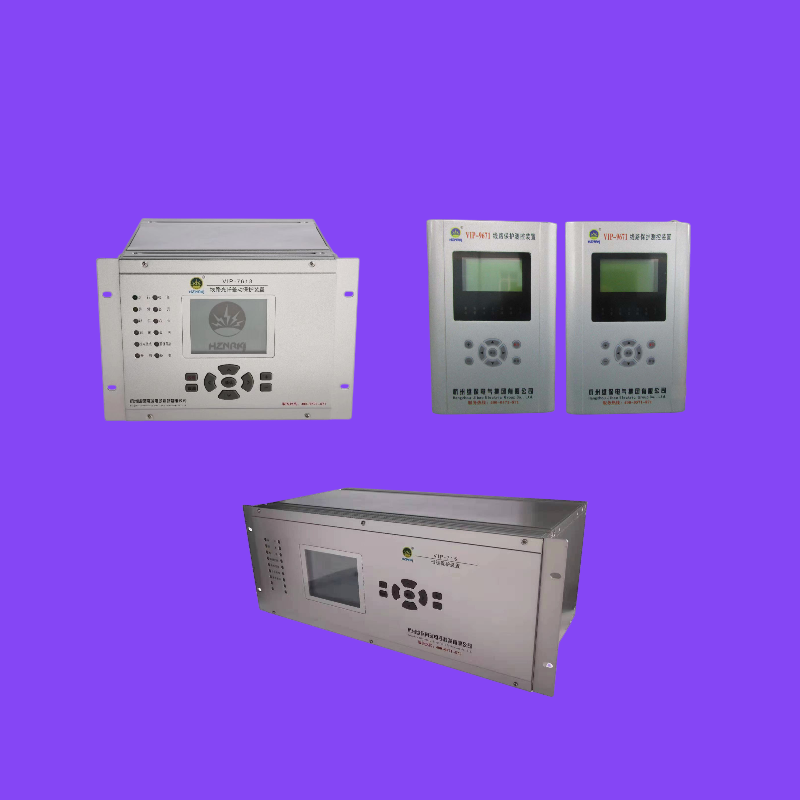

变压器保护装置的基本配置原理是:
1、0.8兆瓦及以上的油浸变压器,0.4兆瓦及以上的厂用油浸变压器,必须安装防尘装置。在有负载调节压力的油浸变压器中,调节压力的调节机构也要装有气体保护。
2、对于变压器引出线、套管和内部发生的短路故障,必须按照有关的工作规程进行处理,并增加一种行之有效的保护,使其在切断变压器两侧的断路器时立即起作用。
3、纵联差动保护必须满足以下条件:1)能够避免因变压器励磁涌流而引起的不对称电流,以及因外部短路而引起的不对称;2)在过励磁时,不能发生故障;3)差动保护的保护区域应该是由变压器的衬套产生的引出。
4、当变压器因相间短路而产生电流时,应按照以下要求,安装适当的继电器,作备用。在保护动作之后,应该在时间限制下动作。
5、电压等级为10 kV及以下,三相线圈为星-星联结,低电压侧中性线接地的变压器,在低电压侧单相接地时,应当安装以下保护装置:1)低电压侧中性线零序电流保护功能;2)在高电压端采用了过流保护。
6、0.4 MVA及以上的变压器,如有多个并联或分立操作,且用作其它负载的后备供电,则需视可能出现的超载状况而设置超载保护装置。对于自耦合和多线圈的变压器,其保护应该能够对共用线圈和两端负载的情况作出反应。
7、针对变压器的温度、油箱内的的气压上升以及冷却系统发生故障时,要按照目前的电力变压器规范,安装能够起到信号作用并起到脱扣作用的设备。
根据上述有关变压器保护的基本设置原理,35 kV变电所的保护设置为:
1、主变变压器纵差保护
它的保护范围包括了变压器两侧开关差动 CT之间的变压器引线,以及将刀闸之间的一次电气部分隔离开来。因此,在区外短路故障时,有较大的穿越性电流流过变压器时,差动保护不会发生动作。同时,还可以根据变压器两侧线圈接线方式的差异,对其进行正确的相位补偿,差动 CT的 Y形侧△接,△形侧 Y接。按照电路电流的大小和动作原理,可以将其划分为差动速断保护(速断保护值一般为7~8倍变压器额定电流 Y)及比率制动的差动保护
2、非电量保护
在35 kV变压器中,除了差动主保护之外,还设置了一种不带电的保护装置,以保证在运行过程中能够准确地判断出故障的发生。
3、后备保护
通常采用的是:1)采用三段复式电压闭锁过流保护.2)过载防护,3)TV断线告警;4)零序保护
   变压器后备保护分变压器高后备和变压器低后备两种:
变压器的高后备保护:在主保护(气体,差动保护)被拒动时,因为高后备动作而将故障点切除,这时,高后备保护同时作为变压器的差动保护和气体保护的近后备保护。然而,当母线发生故障,或母线保护未动作,或开关不能动作,使高备用保护动作,使母线发生故障,并使远端发生故障,这时,高备用保护即为远端发生故障的高备用保护。
   变压器的低后备保护:当变压器的低压出线线路发生故障,在低压出线保护或者断路器拒动时,这时,通过变压器低后备保护来充当低压出线线路的远后备。变压器低备用保护动作,变压器低压断路器跳闸,将故障点切断,但也将停电范围扩大。在低压母线发生故障时,由于母线差动未投入,或者母线差动保护未启动,则由低备用保护启动,切换装置跳闸,将故障点从母线附近移除,这时,变压器低备用保护可作为母线附近的备用保护。
