变压器间隙过压保护如何整定?

更新时间:2022.02.06     作者:管理员      浏览次数:101


   在实际运行中,部分变压器的中性点是直接接地的。但还有部分变压器的中性点不接地运行。当系统发生接地故障,中性点接地的变压器装设的零序电流保护,短时限动作于断开母联或分段断路器,缩小故障影响范围,长时限动作于断开变压器各侧断路器。中性点接地的变压器跳开后,电网零序电压升高会危及中性点不接地的变压器中性点绝缘。因此,中性点不接地的变压器应装设零序电压保护。

   中性点放电间隙的击穿电压难以做到完全准确,因其放电电压受大气条件、调整精度以及连续放电次数的影响可能出现间隙过流保护该动作而不能动作的情况。为此,还应装设间隙过压保护,作为放电间隙拒动时的后备保护。

   一般而言,间隙过压保护采用母线电压互感器开口三角绕组的电压。大电流接地系统开口三角绕组额定相电压为100V。

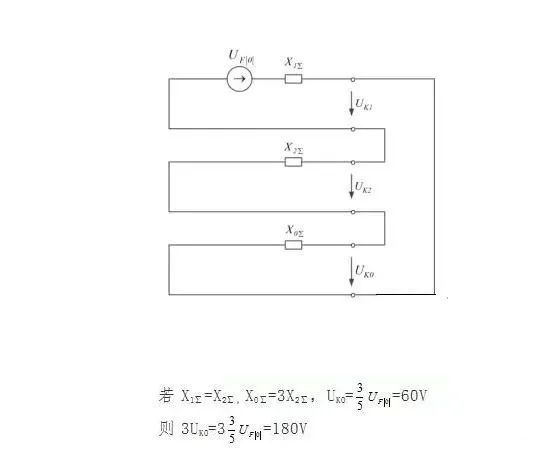

   为确保系统接地中性点存在时,间隙保护不误动,其整定值应躲过系统单相接地时不平衡电压U0。由单相接地故障序网图可知当零序阻抗与正序阻抗比值最大时,故障点的零序电压最大。一般认为由于输电线路零序阻抗约等于正序阻抗的3倍,中性点接地主变压器的零序阻抗小于等于正序阻抗,因此中性点直接接地系统综合零序阻抗小于等于3倍正序阻抗,故取X0∑=3X1∑分析单相接地故障时可能出现的最大零序电压。



江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。




江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

   由于开口三角绕组位于母线电压互感器,因此在线路发生单相接地故障时,其感应电压中的零序分量必然要小于180V,可保证间隙保护不误动。

   当接地变压器跳开后,系统接地中性点失去,此时系统变为不接地系统。故障相电压降为零,非故障相电压升高为原来的倍,两者夹角由120°缩小为60°。此时感应至母线压变开口三角绕组的相电压数值理论上应为173.2V。

   但开口三角绕组额定相电压为100V,因此考虑开口三角绕组饱和的情况下,实际上仅能输出130V左右的相电压。此时,开口三角绕组感应电压U为U=1.732*130=225V

   由于在系统接地中性点失去时,开口三角绕组感应电压仅存在零序分量3U0=225V>180V

   由此可见,间隙过压保护整定180V能在系统接地中性点失去的情况下,发生单相接地故障时,能够可靠动作。


文章来自电力微机保护网
