低压断路器的介绍

更新时间:2020.06.15     作者:管理员      浏览次数:266

转载请备注(http://www.weijicekong.com/

   在电力系统中,经常会使用到断路器。断路器是一种开关装置,并且在正常电流、异常电流下,都可以正常关合。对于断路器的种类很多,大体可以分为高压断路器和低压断路器,下面是关于低压断路器的结构工作原理和使用方法的介绍。

1591925248654309

   断路器的结构和工作原理

   断路器主要由3个基本部分组成,即触头、灭弧系统和各种脱扣器,包括过电流脱扣器、失压(欠电压)脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

1592144108(1)

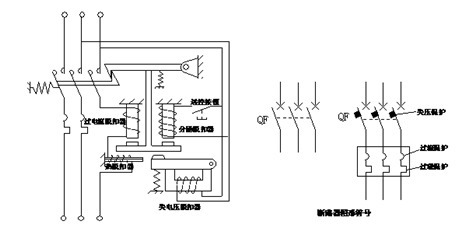

   上图是断路器工作原理示意图及图形符号。断路器开关是靠操作机构手动或电动合闸的,触头闭合后,自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时,通过各自的脱扣器使自由脱扣机构动作,自动跳闸以实现保护作用。

1)分励脱扣器则作为远距离控制分断电路之用。

2)过电流脱扣器用于线路的短路和过电流保护,当线路的电流大于整定的电流值时,过电流脱扣器所产生的电磁力使挂钩脱扣,动触点在弹簧的拉力下迅速断开,实现短路器的跳闸功能。

3)热脱扣器用于线路的过负荷保护,工作原理和热继电器相同。

4)失压(欠电压)脱扣器用于失压保护

   不同断路器的保护是不同的,使用时应根据需要选用。
