  在分布式光伏项目中，通常会使用防孤岛保护装置和反孤岛保护装置。目前这两款装置使用非常广泛。防孤岛保护装置属于微机保护一类，在使用过程中，一般配合并网开关使用。而反孤岛保护装置属于配电柜，通常尺寸为320*600*900。对于反孤岛保护装置，现场应该怎么安装？

反孤岛现场安装

   一般情况下根据图纸资料，反孤岛保护装置安装在变压器旁边，与并网JP柜距离尽量不要太远。一般选择落地安装、壁挂安装或者托装。根据现场情况而定。安装完后需要接一次电缆和控制闭锁信号线。参照厂家说明书或者图纸。

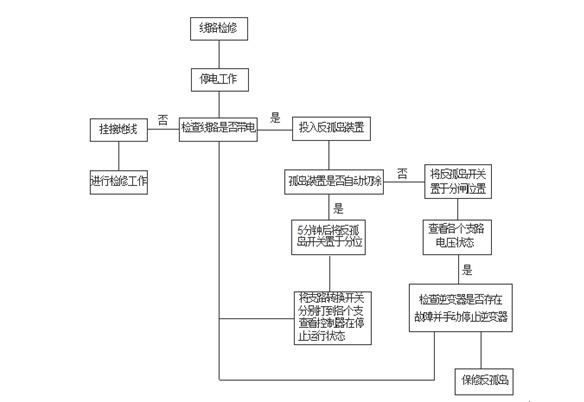

反孤岛装置使用流程

1、打开柜门，检查线路是否接好。

2、将转换开关分别置于第一支路，第二支路，第三支路，查看控制模块显示状态，查看各个支路电压。

3、将 转换开关打到有电压的支路，并手动投入反孤岛开关。反孤岛投切次数可设定，间隔在5分钟以上，保证间隔时间。跳闸时 间设置为1S.

4、使用结束后，将转换开关打到0状态
