弧光保护装置在变电站中使用的重要性

转载请备注（http://www.weijicekong.com/）

   在电力系统中，为了防止由于各种故障造成对人员设备的损伤，同时避免由于不必要的停电而造成的损失。在各个环节都加装了相应的保护。其中35KV及以下的电压等级的中压系统由于出线多，操作频繁。三相导体相间距，相对地的距离是比较近的。容易受到小动物的危害。常见的如电缆沟中容易进蛇、老鼠。再加上设备运行时间长，设备运行条件恶略导致的绝缘老化等等原因。中低压系统的故障几率要比高压和超高压系统高很多。

   2016年陕西西郊变发生火灾，导致西安近半个城区停电。造成的影响非常大。，事故起因是35KV电缆中间头发生爆炸起火，电缆沟中存在可燃气体发生闪爆。其中这就是一种电弧现象，电流经过某些绝缘介质所产生的瞬间火花。表现形式为弧光放电燃烧。故障时产生的电弧光快速释放能量使得压力和温度瞬间增加，电弧一旦形成，周围的空气就立刻会被电离，会产生的强大的爆炸压力和高温。不及时切除，对人员和设备会造成非常大的危害。

   目前国内用于中低压系统中保护的局限性：变压器后备过流保护典型的动作时间为1.2S-2.0S；采用馈线过流保护闭锁变压器过流保护，典型的动作时间为300ms-500ms；采用环流原理的高阻抗母线差动保护，一般动作时间为30ms-50ms，加上断路器的分闸时间，切除故障的时间应该会大于100ms；目前国内的微机保护装置价格质量参差不齐。对于一些质量稍微差的微机保护可靠性上会差很多。

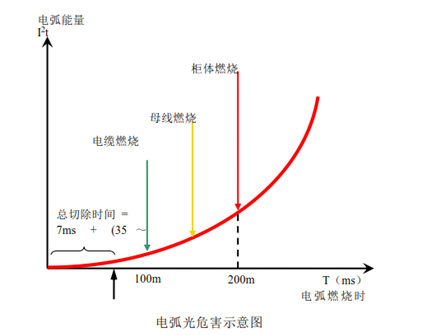

不同燃弧时间对以下设备造成的危害：

弧光耐受时间表：

   由图可以看出，只有当总切除时间小于100ms，才能保证设备不受损伤。

   目前南方电网在技术要求上明确要求在中低压开关柜配置弧光保护。在国内其他省份设计院也是把弧光保护设计在列。目的就是在设备安全投入使用中，当设备运行过程中检测到弧光信号，在极短时间内切除故障，保障人员和设备的安全。把损失降低到最低。
