简单介绍什么是发电站定子接地保护

更新时间:2020.05.14     作者:管理员      浏览次数:416

转载请备注(http://www.weijicekong.com/)

  发电机的组成可以简单的说是由定子和转子组成。其中定子就是静止的部分,主要作用在由转子里形成旋转磁场里切割磁场产生电压。对于定子,涉及到的微机保护主要有发电机差动保护、相间短路保护,匝间短路保护等等,其中发电机定子单相接地保护也是非常的保护,以下做一个简单的介绍。

发电机保护装置

发电机单相接地电流的允许值

发电机额定电压(kv

发电机额定容量(MW

接地电流允许值(A

6.3

50

4

10.5

50-100

3

13.10-15.75

100-200

2

18

300

1

定子绕组接地短路保护

1、发电机定子绕组单相接地的特点

(1)产生零序电压、零序电流

(2)零序电压的大小与接地点有关,越靠近中性点接地零序电压越小。

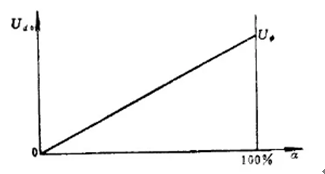

(3)发电机定子接地机端的零序电流为发电机系统外面的零序电流。由于发电机中性点不直接接地,因此它具有一般不接地系统单相短路的特点。不同之处在于故障点的零序电压将随定子绕组接地点的位置而改变。如下图所示


发电机保护


2、定子绕组接地短路保护,利用零序电流构成的定子接地保护

(1)工作原理:利用发电机定子接地时要产生零序电流的特点构成

(2)零序电流的整定原则:

避开外部单相接地时发电机本身的电容电流,以及由于零序电流互感器次侧三相导线排列不对称而在二次侧引起的不平衡电流。

(3)为提高灵敏度采取的措施:

1)在相间保护动作时将接地保护闭锁,整定值不考虑躲过区外短路的最大不平衡电流。

2)保护装置一般带有1~2s的时限,以避开外部单相接地瞬间,发电机暂态电容电流的影响。

(4)零序电流保护的死区:

  当发电机电压等级的其他元件对地电容小时,或接地点靠近中性点会出现死区。以上为发电机定子单相接地保护的介绍。发电机正常运行,可能出现的故障情况比较多,为了对发电机保护的更加全面,需要考虑的因素很多。

文章来自电力微机保护网
