分布式反孤岛保护装置

转载请备注（http://www.weijicekong.com/）

在国家电网配电工程典型设计规范中，明确了反孤岛装置的使用要求和相关的技术规范。要求如下：

1、低压公共电网分户接入方式的光伏扶贫项目，在配电变压器低压出线开关

处加装一套反孤岛装置。

2、反孤岛装置箱体外形尺寸采用 600mm×320mm×900mm，容量 100kW 或

200kW。若单回线路接入的光伏装机容量超过 200kW，根据实际情况选择相应容

量反孤岛装置。

3、反孤岛装置可在配电变压器的多回低压出线之间切换接入，200kW 容量的

反孤岛装置用于 3 回出线之间切换，100kW 容量的反孤岛装置用于 2 回出线之

间切换。反孤岛装置与低压出线开关之间应具备电气闭锁功能

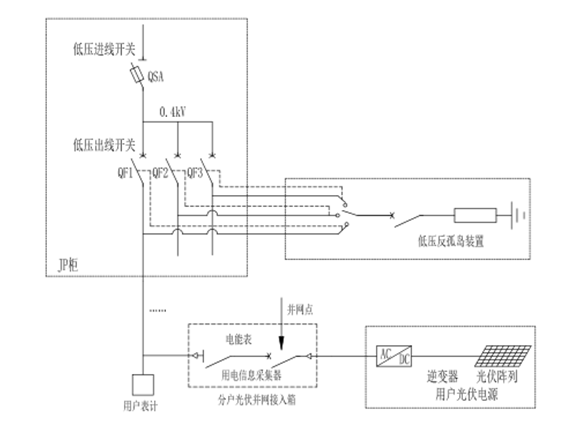

电气主接线图如下：

反孤岛实现的原理分析：

变压器属于公共变压器器，即光伏发电经过该变压器升压流向电网，同时用户通过该变压器降压，将电能转换成低压供用户使用。

正常情况下，低压反孤岛装置开关处于断开状态，低压出线开关QF1、QF2 、QF3开关闭合，光伏处于正常发电，用户正常用电的状态。

当电网出现故障或者正常维护检修时，此时人为的将QF1、QF2 、QF3断开，QSA断开。此时正常情况下由于防孤岛的作用，逆变器停止发电。电网不存在光伏反送电，可以保证电网检修人员的安全。

当电网出现故障或者正常维护检修时，此时人为的将QF1、QF2 、QF3断开，QSA断开。但是此时光伏发电依然没有停止，原因是光伏发电量恰好供用户正常使用。即使并网开关都断开，但是逆变器防孤岛功能未起作用。此时如果运检人员可以手动投入反孤岛装置，通过反孤岛的扰动负载的投入，使得低压母线400V电压扰动，促使逆变器的防孤岛功能起作用，逼停逆变器。

以上是对反孤岛的简单介绍，希望对大家有所帮助。
