智能仪表选型:
型号 | 96面框 | 80面框 | 72面框 | ||||
功能 | 技术特点和优势 | 谐波表 | 多功能 | 谐波表 | 多功能 | 谐波表 | 多功能 |
电量监测 | 高精度 0.2%/0.1%可选 | 0.2/0.1* | 0.2/0.1* | 0.2/0.1* | 0.2/0.1* | 0.2/0.1* | 0.2/0.1* |
电能计量 | 高精度 0.5S/0.2S可选 | 0.5/0.2* | 0.5/0.2* | 0.5/0.2* | 0.5/0.2* | 0.5/0.2* | 0.5/0.2* |
需量 | 4通道可任意设置项目和模式 | √ | ― | √ | ― | √ | ― |
谐波分析 | 最高到31次可选 | 31 | ― | 31 | ― | 31 | ― |
复费率TOU | 4套12时段4费率 | √* | √* | √* | √* | √* | √* |
电力质量 | 正序、负序、零序、不平衡度、波峰因子、K系数、THFF… | √ | ― | √ | ― | √ | ― |
事件记录 | 循环记录200条 | 100* | 100* | 100* | 100* | 100* | 100* |
标准通信 | MODBUS-RTU | √ | √ | √ | √ | √ | √ |
扩展通信 | MODBUS-RTU | √* | √* | √* | √* | √* | √* |
电能脉冲 | √ | √ | √ | √ | √ | √ | |
开关量输入 | 4/8* | 4*/8* | 4 | 4* | 2/4* | 2*/4* | |
继电器输出 | 支持遥控、报警和多项目逻辑报警输出,支持过压、过流、缺相、过载、欠载、功率因数、频率、不平衡度、谐波超标、开关联动等报警保护输出。 | 2/4* | 2*/4* | 2 | 2* | 2 | 2* |
模拟量输出 | 可任意设置变送项目、 | 2* | 2* | 2* | 2* | 1* | 1* |
显示方式 | 高亮LED/段式LCD/图形LCD | 段式LCD | 段式LCD | 段式LCD | 段式LCD | 段式LCD | 段式LCD |
宽温工作 | K70(-25℃~+70℃) | K70 | K70 | K70 | K70 | K70 | K70 |
说明: |
选配功能表格
选配功能代码 | 选配功能描述 |
A | 高精度计量0.1%电量和0.2S电能; |
C | C:增加第2路通信接口RS485(MODBUS-RTU协议); |
F | 复费率统计记录和自动抄表; |
K/Kmn | K: 增加默认通道的输入和输出; |
M | M: 增加默认通道的模拟量; |
S | 增加事件记录功能SOE,循环记录100条; |
1、测量
三相相电压、线电压
三相电流
负荷百分比
功率
功率因数
频率
需量
电能
电压总畸变率
电流总畸变率
2~31th谐波含量
不平衡度
电压波峰系数
电流K系数
可直接接入277/480V电压,更高电压可使用电压互感器
对于×/1A或×/5A电流互感器,其一次值可编程
2. 需量
需量是在规定的时间周期内的一个量的平均值,采用固定式区间和滑差式区间2种计算方式。
固定式区间:区间是连续的,仪表在每个区间结束时计算并更新需量。计算周期设置范围 (1~300秒)*(1~128) = 640分钟。
滑差式区间:时间间隔是滑动的,仪表按照滑动速度来计算和更新需量。计算周期设置范围 (1~300秒)*(1~128) = 640分钟,增量设置范围(1~300秒)。
3. 电能计量
仪表支持的电能计量功能:
双向有功电能计量;
四象限无功电能;
分相有功电能;
仪表提供有一次、二次侧的电能值,显示的电能值均为一次侧值,一次侧值是二次侧值乘以电压、电流互感器倍率以后的值,所有电能以二次侧值为基准。二次侧电能值的最小分辨率是1Wh或1varh。在有外部电压、电流互感器接入的情况下,一次侧电能值每次变化的值为1Wh(1varh)*电压倍率*电流倍率。
二次侧电能保存范围为2147483647 Wh,一次侧电能显示范围为999999999kWh(9.999亿度电),用户可以根据自己的需要来手动复位电能数据。
4. 电能脉冲
仪表提供有功、无功电能两路脉冲输出,采用光耦集电极开路方式实现有功电能和无功电能脉冲的远传,远程的计算机终端、PLC或开关量采集模块采集仪表的脉冲总数来实现电能累积计量。
图 :电能脉冲输出示意图
注:
1)、VCC≤48V;
2)、基本脉冲常数:
5000 imp/kWh(额定量程: U>120V 且 I>1A)
80000 imp/kWh(额定量程: U≤120V 且 I≤1A)
20000 imp/kWh(额定量程:U>120V I≤1A或U≤120V I>1A)
其意义为:脉冲常数为仪表二次侧电能数据累积满1kWh时脉冲输出个数N(N可取5000、20000、80000),在接有PT、CT的情况下,N个脉冲数对应的一次侧电能为:(电压变比PT×电流变比CT×N)/ 脉冲常数;
举例:PLC终端使用脉冲计数装置,假定在长度为t的一段时间内采集脉冲个数为N个,仪表输入为:10kV/100V、400A/5A,则该时间段内仪表电能累积为:(N/20000)×100×80 kWh;
5. 开关量输入
仪表最多支持8路开关量输入,具体请参阅功能选型表。
开关量输入采用干接点输入方式,用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等,开关量输入状态信息可以就地显示或通过通信接口远传。
6. 继电器输出
仪表最多支持4路继电器输出,具体请参阅功能选型表。
每路继电器可在设置菜单中设置工作模式、报警项目、报警范围、回滞量;报警范围的数据格式为二次电网整型数据。继电器工作模式有:遥控、报警、与或逻辑运算;
遥控:
通过通信方式接收PC或PLC命令,继电器动作或释放,继电器输出支持电平和脉冲方式。
报警:
高报警表示高于报警项目的报警阀值时,继电器动作;低报警表示低于报警项目的报警阀值时,继电器动作;直到所有触发继电器报警的条件消失、仪表失电或软件屏蔽报警功能时,继电器才释放;开关联动表示继电器跟随设定的开关量输入通道动作。
与或逻辑运算:
每路继电器输出可以对应8个条件量,这8个条件量可进行与或运算,与运算时需满足所有的条件量,继电器动作,或运算时只要满足其中一个,继电器动作,支持过压、过流、过载、欠压、缺相、谐波超标、不平衡、频率超范围、功率因数、开关联动等报警保护功能。
9. 模拟量输出
仪表最多支持4路模拟量输出,可设置模拟量量输出项目和量程。
示例1:模拟量输出模式:4~20mA;模拟量输出项目:Ua;量程下限:10.0;量程上限:380.0;即A相电压(Ua)的10.0~380.0V对应模拟量输出4~20mA。
示例2:模拟量模式:4~12~20mA; 模拟量输出项目:P;量程下限:0000;量程上限:5700;即有功功率(P)为-5700W~0~5700W, 对应模拟量输出4~12~20mA。
详细的模拟量输出项目可参照模拟量输出设置。
注意:
模拟量输出量程设置的格式为二次电网整型数据,具体格式可参考下表,模拟量输出对照表中的该值单位,也可参照通信地址信息表中二次电网数据格式。
模拟量输出模式:OFF,4~20mA,0~20mA,4~12~20mA等。
模拟量输出项目:电压、电流、功率、功率因数、频率等。
客户定货时需指定模拟量输出模式。
8. 通信
仪表默认带有一路RS-485通信接口,采用Modbus-RTU协议。第二路通信接口可选配Modbus-RTU协议或Modbus-TCP等协议。RS485通信口应使用屏蔽双绞线连接,一条总线最多可连接32台设备,在总线始端和末端可使用终端电阻进行连接。(具体的报文格式和通讯地址表见Modbus-RTU通信附录表)
9、电能质量
仪表可监测下列电能质量参数:
总畸变率与谐波含量
可测量三相电压、电流的总谐波畸变率及2~31th分次谐波含量
波峰系数
波峰系数是电压的峰值与有效值的比值。
电流K系数
K系数是描述供电给非线性负载变压器额外发热的参数,反映变压器承受谐波时所额外温升的能力。
不平衡度
指三相电力系统中三相不平衡程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根值的百分比表示。根据对称分量法,三相系统中的电量可分解为正序分量、负序分量和零序分量三个对称分量;本仪表采用负序基波分量与正序基波分量均方根值的百分比。

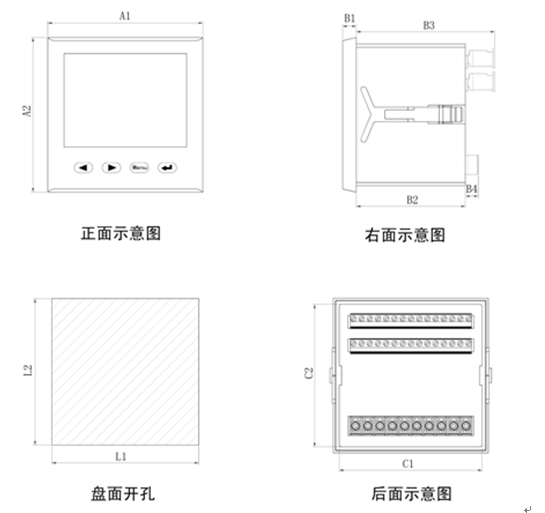

10.开孔
外形 代号 | 面板尺寸 (A1×A2) | 安装尺寸 (C1×C2) | 开孔尺寸 (L1×L2) | 深度(mm) | |||
B1 | B2 | B3 | B4 | ||||
96 | 96×96 | 90×90 | 91×91 | 9 | 68 | 90 | 9 |
80 | 83×83 | 75×75 | 76×76 | 9 | 68 | 81 | 5 |
72 | 74×74 | 66×66 | 67×67 | 9 | 68 | 81 | 7 |
