9308 进线备自投保护测控装置

购买咨询: 13655813266
产品名称:
9308 进线备自投保护测控装置
产品类型:
备自投保护系列
产品型号:
9308
  • /storage/12669/article/20200416/20200416205537_41399.png
产品详情

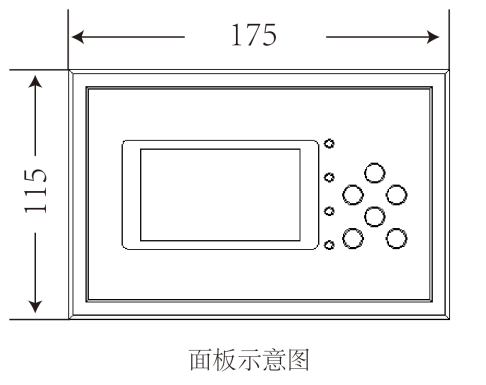

装置外观图:

进线备自投保护测控装置

装置说明:

名称

说明

工作电源

AC/DC85~265V;可特殊定制DC24VDC48V

交流量采集

8路,4路电流,4路电压

开关量采集

8个,已定义的非电量,在保护投退中关闭后为普通开关量

继电器出口

6个,其中有2个为告警/跳闸信号出口

485通讯回路

1路,Modbus-RTU标准协议

测控功能

有功、无功、功率因素及频率、断路器遥控分合

其他

事件记录、保护功能压板的投/退、定值修改及定值区的切换

适用范围

主要用于充气柜、固体绝缘柜、 450小型开关柜等。

保护功能

01. 速断              (跳闸)

02. 限时速断          (跳闸)

03. 过电流            (跳闸)

04. 过流反时限        (一般/非常/极端)

05. 过负荷            (告警/跳闸)

06. 零序过流I      (跳闸)

07. 零序过流Ⅱ段      (跳闸)

08. 零序过流Ⅲ段      (跳闸)

09. 零流Ⅲ段反时限    (一般/非常/极端)

10. 零序过流      (告警/跳闸)

11. 备自投方式1

12. 方式1自恢复

13. 控制回路断线      (告警)

说明:在条件之内,保护功能可以增加,来满足现场需要。

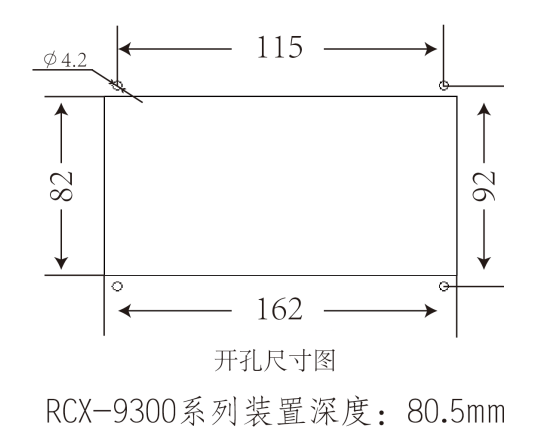

装置开孔图:

进线备自投保护测控装置

进线备自投保护测控装置
